贴片稳压二极管和插件稳压管如何选型

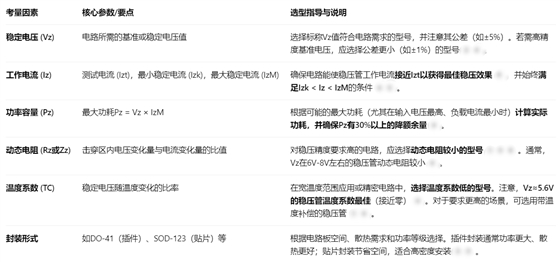

稳压二极管的选型确实是个技术活，需要综合考虑多个参数和实际应用场景。下面这个表格汇总了选型的核心要点

关键设计步骤与计算

在实际设计中，仅了解参数还不够，还需要进行计算以确保可靠工作。核心是设计串联限流电阻和校验功耗。

计算限流电阻 (Rs)

限流电阻的取值必须同时满足两种极端情况：

保证稳压：当输入电压最低（Vin_min）且负载电流最大（IL_max）时，流过稳压管的电流必须大于其最小稳定电流（Izk）。

防止烧毁：当输入电压最高（Vin_max）且负载电流最小（IL_min，甚至为0）时，流过稳压管的电流必须小于其最大稳定电流（IzM）。

你需要在上式计算出的电阻范围内选择一个标准的电阻值。如果出现无解的情况（即下限值大于上限值），说明输入电压范围或负载变化过大，简单的稳压管电路难以满足要求，需要考虑使用晶体管扩流或直接选用线性稳压器（LDO）。

校验最坏情况下的功耗

在最坏情况（Vin_max, IL_min）下，校验稳压管的实际功耗：

必须确保计算出的Pz远小于稳压管的额定功耗Pz，并留有充足的安全余量（例如，按额定功耗的70%使用）。
