贴片电阻叫片式固定电阻器，是从Chip Fixed Resistor直接翻译而来的，特点是耐潮湿、耐高温、可靠度高、外观尺寸均匀，精确且温度系数与阻值公差小。 按生产工艺分厚膜片式电阻和薄膜片式电阻两种。厚膜贴片电阻是采用丝网印刷将电阻性材料淀积在绝缘基体（例如氧化铝陶瓷）上，然后烧结形成的。我们常见且我司在大量使用的基本都是厚膜片式电阻，精度范围在±0.5%~10%之间，温度系数在±200ppm/℃~±400ppm/℃。薄膜片式电阻，通常为金属薄膜电阻，是在真空中采用蒸发和溅射等工艺将电阻性材料溅镀（真空镀膜技术）在绝缘基体上制成，特点是温度系数低，温漂小，电阻精度高。 按封装分01005、0201、0402、0603、0805、1206、1210、2010、2512等，其常见序列的精度为±1%、±5%，标准阻值有E24和E96序列，常见功率有1/20W、1/16W、1/8W、1/4W、1/2W、1W等。

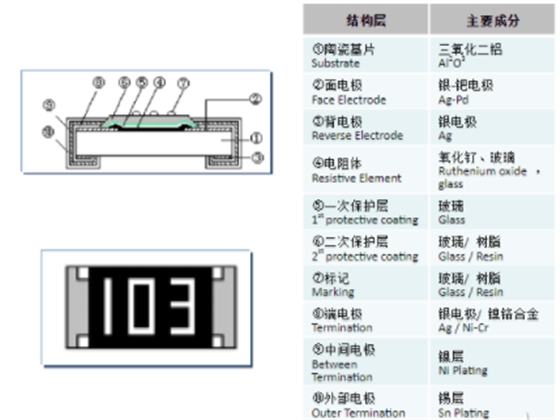

贴片电阻的结构

贴片的电阻主要构造如下：

贴片电阻生产工艺流程

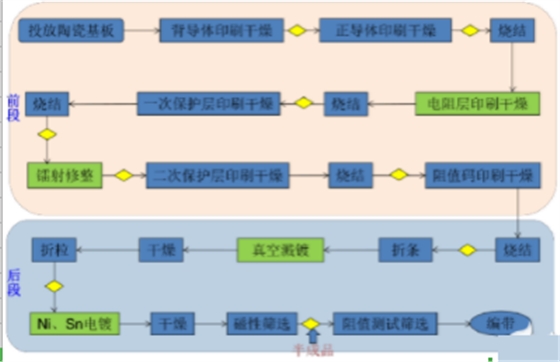

1． 生产流程 常规厚膜片式电阻的完整生产流程大致如下：

贴片电阻生产工艺流程解析

2．生产工艺原理及CTQ 针对上述的厚膜片式电阻生产流程中的相关生产工序的功能原理及CTQ介绍如下。

2.1背导体印刷
