TL431常用应用电路介绍

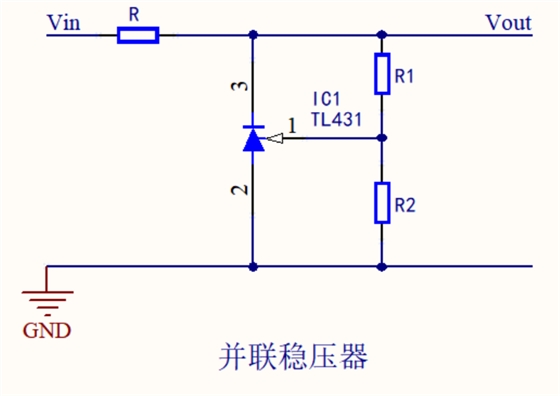

1、并联稳压器

这是431用得最多的电路，输出电压Vout=(1+R1/R2)Vref。选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，VO=5V。由于参考极输入用的是射极跟随器，因此具有很高的输入阻抗，而输入电流很小。

对于此电路，基本分析步骤为：

1)确定稳压电压

2)确定负载最大电流

3)根据输入电压Vin、稳压电压，限流电阻R确认TL431的工作电流(1mA~100mA)

4)算出限流电阻R的功率，P=(Vin-Vout)*(Vin-Vout)/R，选择合适的电阻R

例如输入电压12V，输出电压为3.3V，根据TL431的Ref引脚只需要uA级的电流就看实现稳压，因此R1和R2可选择K级电阻，K1这里选择15K，那么K2为47K，输出电压3.297V;

负载电流Iout假设是30mA，流过TL431的电流IKA可以按照最小值1mA计算，那么输入电流Iin=Iout+IKA=31mA，那么电流电阻R≤(Vin-Vout)/Iin≈280Ω，可以取220欧姆，此时电阻功率P≈344mW，电阻可取3/4W的2010封装贴片电阻。注意TL431的耗散功率，一般是350mW左右，即PD≥Iout*Vout。此种稳压器功率较小，一般只用作基准电源，适合于宽输入电压或存在大的输入电压瞬变场合。

2、串联稳压器

串联稳压器可以说是并联稳压器的扩充，但是电流可以输出很大(如果用大电流的复合管)，但是输出电压公式一样的，Vout=(1+R1/R2)Vref，注意输出最小值Vout(min)=Vref+Vbe。
