十种精密全波整流电路图

图中精密全波整流电路的名称，纯属个人命名，只是为了区分;除非特殊说明，增益均按1设计。

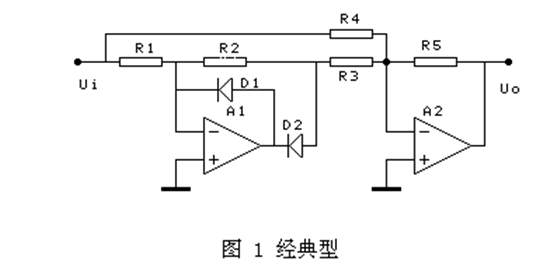

图1是最经典的电路，优点是可以在电阻R5上并联滤波电容。电阻匹配关系为R1=R2，R4=R5=2R3;可以通过更改R5来调节增益。

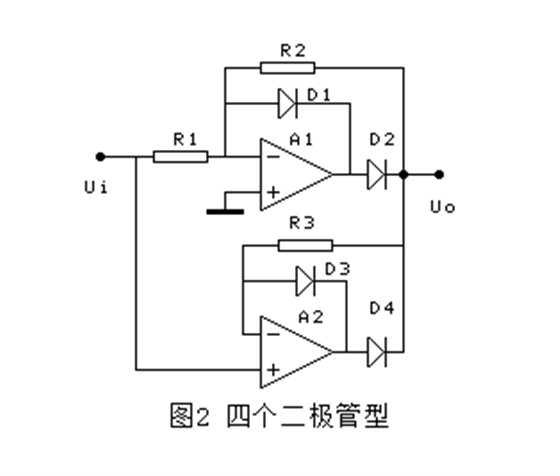

图2优点是匹配电阻少，只要求R1=R2

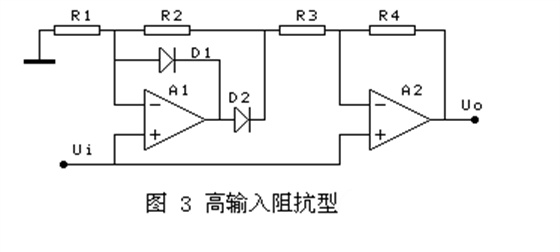

图3的优点是输入高阻抗，匹配电阻要求R1=R2，R4=2R3

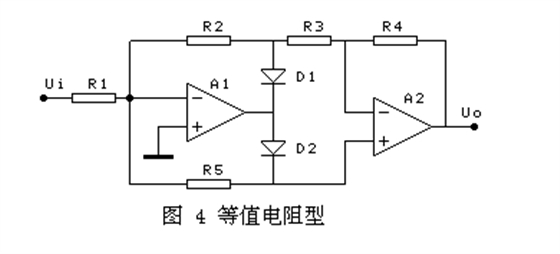

图4的匹配电阻全部相等，还可以通过改变电阻R1来改变增益。缺点是在输入信号的负半周，A1的负反馈由两路构成，其中一路是R5，另一路是由运放A2复合构成，也有复合运放的缺点。
