三相交流电相序检测器电路图解

三相交流电相序检测器电路图解

三相电相序是以某相电量的相位超前排列在前面，而电量的相位滞后的相排列在后面，三相之间互差120度电角度，第二相滞后第一相120度电角度，最后的一相滞后第一相240度电角度。但是由于相差360度相当于同相位，因此最后的一相又相当于超前第一相120度电角度。因此任意将两条电源线对调，则相序变反，电机反转。若再对调两条电源线后再一次另外对调任意两条电源线则相序又变回原来的相序。也就是说RST为正转相序的话，TRS和STR都与RST一样为正转相序，另外的SRT、TSR和RTS三种都是反转相序。

三相交流电相序指示器的相序检测原理

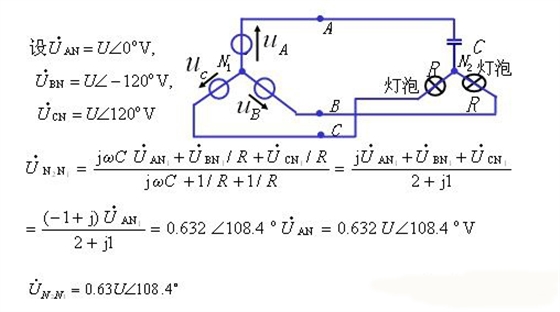

将相序指示器接至三相电源上，便可测出其相序，如下图：

其中：两个灯泡相同，其电阻值是R。 则：

可根据两个灯泡的亮度确定电源的相序（相序指示器）。

分析（正序）：

B相灯泡电压：

C相灯泡电压：
