受控电压源-电流源到底是如何被控制的

受控电压源-电流源到底是如何被控制的

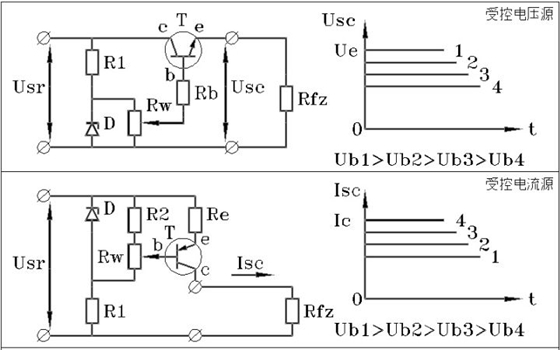

我们来看下图：

先看上图。

图中左侧是输入电压Usr，D是稳压二极管，它产生了稳定的电压Uw，于是可变电阻Rw的抽头处的电压当然也是稳定的。

晶体管基极的电阻Rb很小，甚至可以短接。我们把它略去。

我们令Rw的抽头处的电压为Urw，而晶体管基射间的电压Ube=0.6V，因此晶体管射极电压为：

Ue=Urw-Ube=Ub-0.6=Usc

这个电压就是加载在负载上的输出电压。

我们发现，当可变电阻Rw被调整后，输出电压也随之调整，但调整后是稳定的。见右侧曲线。

这就是受控电压源。
