三极管直流电路与交流电路分析方法

三极管有静态和动态两种工作状态。三极管的直流工作电流称为静态电流，给三极管加入交流信号之后的工作电流称为动态工作电流，即交流工作状态。

一个完整的三极管电路分析有四步：直流电路分析、交流电路分析、元器件作用分析和修理识图。

1．三极管直流工作电压供给电路分析方法及口诀

为了使三极管工作在放大状态下，必须给三极管各电极一个合适的直流工作电压，以使三极管各电极产生合适的直流电流，否则三极管不能工作在放大状态。牢记一点：没有三极管的直流工作电压就没有它的交流工作状态，在三极管电路故障检修中往往通过测量直流电压或电流来推断交流工作状态。

分析三极管直流电压供给电路有个口诀：“抓住三个电极，向电源和地线方向分析。”具体地讲有两点：

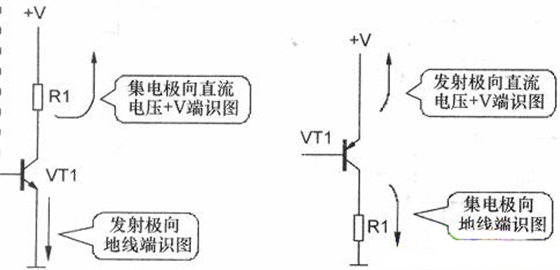

(1)抓住集电极与发射极之间直流电压供给电路，具体方法是：从集电极向直流工作电压端识图（或向地线端识图），再从发射极向地线端（或直流电压端识图），如下图所示，这是三极管直流工作电压供给电路分析的第一步。

(2)抓住基极与直流工作电压、与地线之间的电压供给电路，具体方法是：从基极向直流工作电压端识图，或向地线端识图，还有一种情况是从基极向集电极方向识图，如上图所示，这是三极管直流工作电压供给电路分析的第二步。

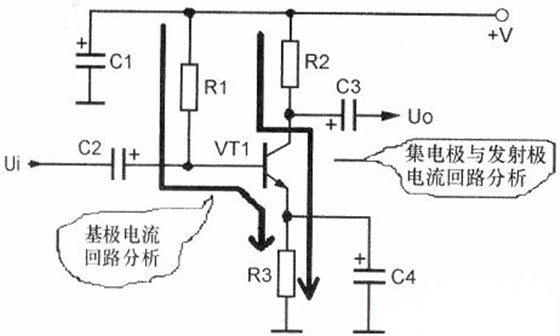

如上图所示是直流电路分析示意图。为了方便直流电路的分析，通常可采用直流等效电路分析的方法。
