三极管开关速度的方法介绍

三极管开关速度的方法介绍

晶体三极管是控制电流的半导体器件，工作原理是通过在三极管的两端施加合适电压来控制三极管另一端的电流，主要作用是用于开关、放大等。

三极管典型开关电路设计

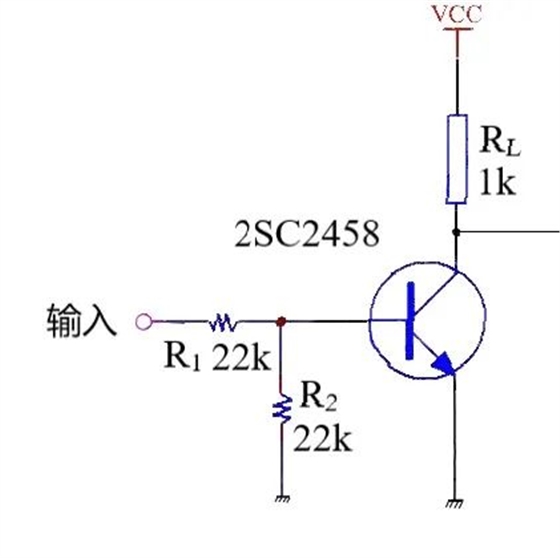

图一 典型开关电路设计

该电路输出与输入相反电平，输入高电平，三极管导通，输出低电平；当输入低电平时，输出为高电平。R2的作用是在没有输入的情况下，保证基极电压处于低电平，保证三极管处于稳定状态，避免造成风险，R1和RL起限流作用，避免管子烧坏。

02

如何提高三极管开关速度？

开关时间决定三极管的开关速度，三极管有开启和关断过程，对应开启时间。

晶体管开关波形如图五。开启时间由延迟时间以及上升时间组成，关断时间又分为存储时间和下降时间 。

（1）延迟时间

延迟时间指的是对C和E极之间的电容充电的时间，增大晶体管的基极电流，从而加快基极电容充电速度。但是基极电流过大的话，会导致晶体管出现深度饱和情况，反而让存储时间增长，导致关断时间变大，所以基极电流需要适当选取。
