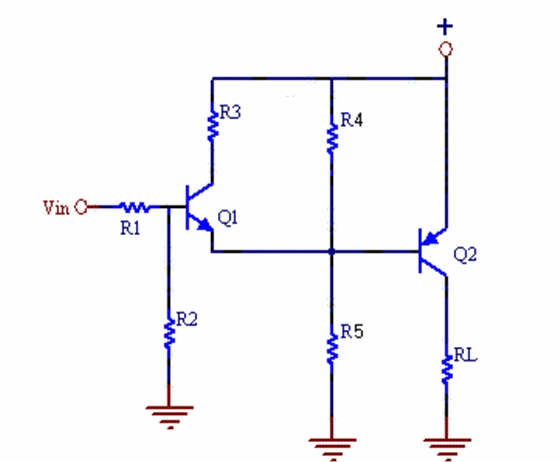

1 NPN PNP三极管反相器电路 vin无输入电位Q1截止。Vin高电平时Q1导通，Q2基极得高电位，Q2截止。

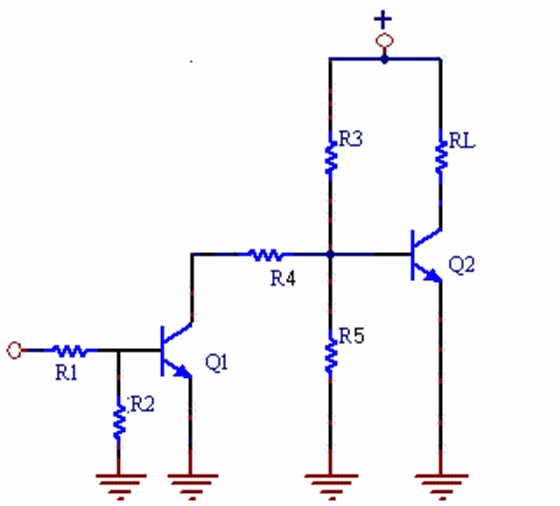

图2 两只NPN三极管反相器电路 vin无输入电位Q1截止,Q2导通。Vin接入高电平Q1导通，促使Q2基极电位下级,Q2截止。三极管开关电路图-三极管反相器电路图3 PNP三极管开关电路 当输入端悬空时Q1截止。VIN输入端接入低电平时，Q1导通，继电器吸合。

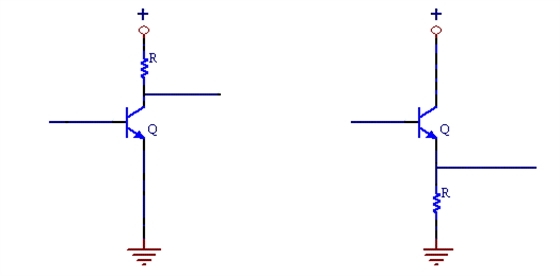

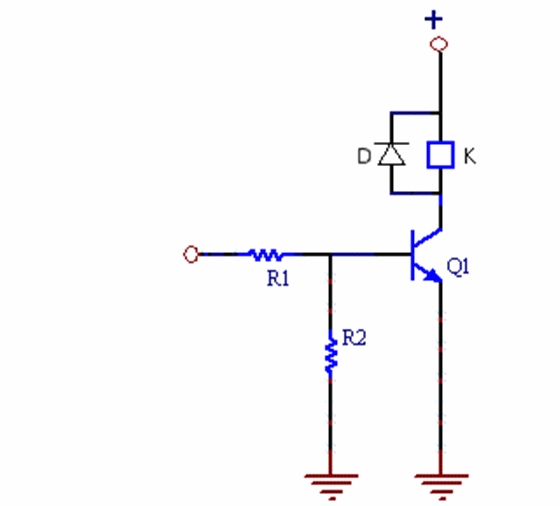

838电子图4 PNP三极管开关电路 当vin无输入电位时Q1截止。Vin接入高电平Q1导通，继电器吸合三极管开关电路图-三极管反相器电路图5 三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是低电平。图6 三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是高电平。

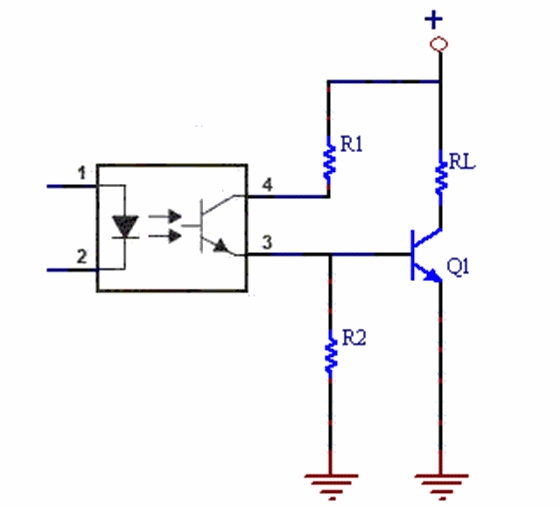

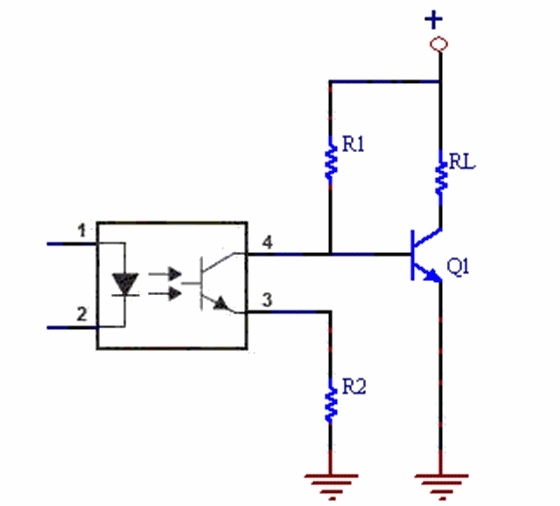

三极管开关电路图-三极管反相器电路图7 光藕控制NPN三极管：图8 光藕控制NPN三极管：三极管开关电路图-三极管反相器电路
