晶体三极管又称半导体三极管，简称晶体管或三极管。在三极管内，有两种载流子：电子与空穴，它们同时参与导电，故晶体三极管又称为双极型晶体三极管，简记为BJT(英文Bipo1ar Junction Transistor的缩写)。它的基本功能是具有电流放大作用。

一、结构

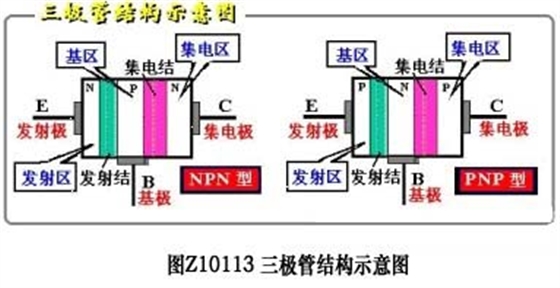

图Z0113和图Z0114 给出了NPN和PNP型两类三极管的结构示意图和表示符号。它有两个PN结(分别称为发射结和集电结)，三个区(分别称为发射区、基区和集电区)，从三个区域引出三个电极(分别称为发射极e、基极b和集电极c)。发射极的箭头方向代表发射结正向导通时的电流的实际流向。

为了保证三极管具有良好的电流放大作用，在制造三极管的工艺过程中，必须作到：

① 使发射区的掺杂浓度最高，以有效地发射载流子;

② 使基区掺杂浓度最小，且区最薄，以有效地传输载流子;

③ 使集电区面积最大，且掺杂浓度小于发射区，以有效地收集载流子。

二、分类
