三极管集电极负反馈偏置电路原理详解

2023年02月14日16:39

三极管应用于放大交流信号时,一般要确保静态工作点在合适的位置,以获得最大的信号放大能力,避免截止失真或饱和失真。三极管用于放大变化极其缓慢的缓变信号或者直流信号时,则要确保该信号电压值对应的三极管状态要处于放大区。

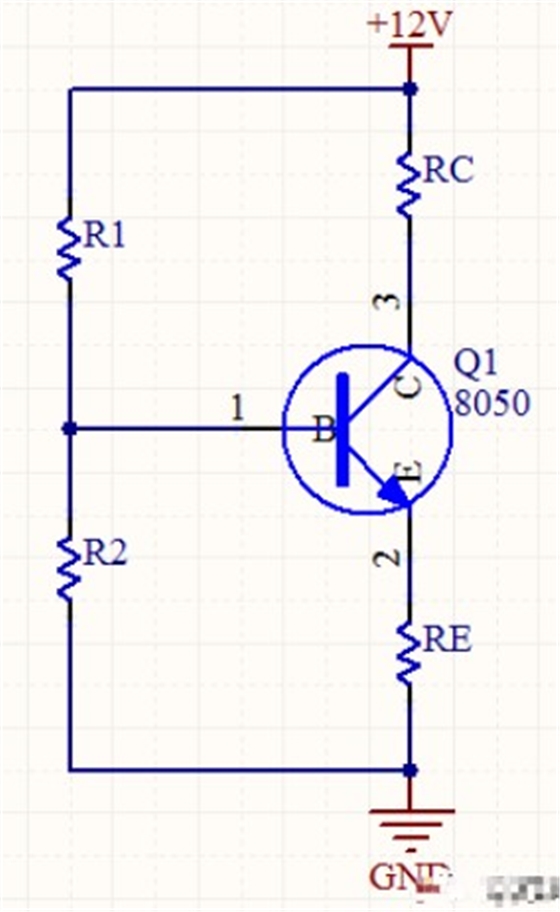

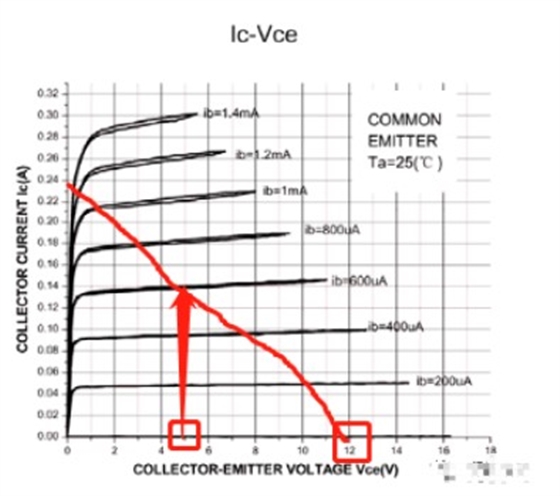

记三极管集电极电位为VC,发射极电位为VE,集电极和发射极之间的电位差为VCE,基极电位为VB。如图1所示,要想三极管放大区间最大,最理想的情况是VC等于1/2VCC,处于电源中间,此例中VC=6V,VC=VCE+VE,因此可以将VCE设置为比VC稍小一些,比如 **VCE=5V** 。得到VCE后,根据三极管的特性曲线,如图2所示, **找到特性曲线中VCE=12V,IC=0的第1点** (三极管截止时,VCE=VCC=12V)和VCE=5V的第2点,然后 **沿着VCE=5V的点垂直向上,找到一个合适的Ib值第3点,使第3点大致刚好落在第3点和第1点形成的直流负载曲线的中间** ,此例中ib=600uA,对应的IC=0.14A。

图1

图2

然后可以根据以下关系计算:

VC=VCC-IC*RC,

6=12-0.14*RC,

RC=42.8R,取为43R。

VE=VC-VCE=6-5=1V,

RE=VE/IC=1/0.14=7.1R,取为7.5R。

hfe=IC/Ib=0.14A/600uA=233。
