三极管当做开关的导通方式

三极管是电子行业常用的元器件之一，他是一种电流型控制的器件，他有三种工作状态：截止区，放大区、饱和区。当三极管当做开关使用时，他工作在饱和区。下面简短讲解三极管作为开关使用的方法，只讲干货。

NPN型三极管

以驱动蜂鸣器为例，NPN驱动蜂鸣器的电路如下图所示：

绝对干货！三极管当做开关的导通方式

单片机的输出口通过一个电阻接到基极，发射极接蜂鸣器的正极，集电极通过电阻接电源。当单片机的管脚SPEAK为高电平时，PN结发生正向偏置，三极管处于导通状态，蜂鸣器两个管脚得电，发声。

记住：NPN三极管的基极为高电平时三极管导通。

PNP型三极管

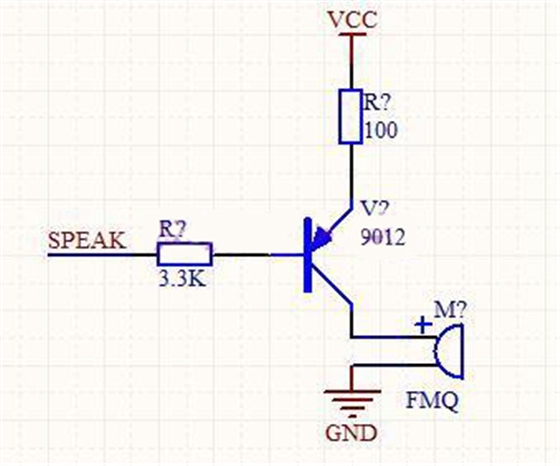

单片机的输出口通过一个电阻接到基极，集电极接蜂鸣器的正极，发射极通过电阻接电源。当单片机的管脚SPEAK为低电平时，PN结发生正向偏置，三极管处于导通状态，蜂鸣器两个管脚得电，发声。

记住：PNP三极管的基极为低电平时三极管导通。
