三极管的三种基本组态放大电路-放大倍数怎么算

三极管组成的基本组态放大电路可以分为三种，分别是共射放大电路、共基放大电路和共集放大电路。

共射放大电路

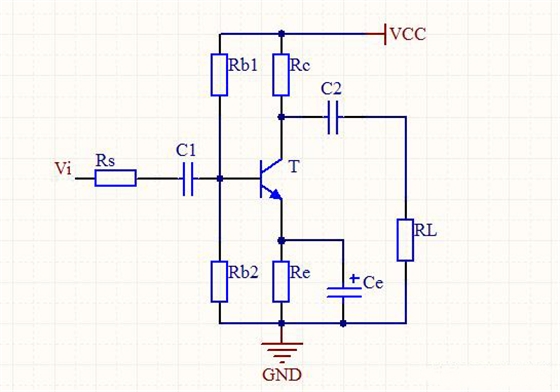

共射放大电路是低频电路中很常用的一种，在记公式的时候有的书上又分为发射极加电阻和不加电阻，其实也可合为一个，因为如果发射极不加电阻，完全可以认为发射极上的电阻为零，先来看一下共射放大电路原理图，看看长什么样。

看起来是不是感觉很复杂，但是这里分析的时候可以分为两个步骤，一个是交流电路的分析，一个是直流电路的分析，直流电路一般是用来求静态工作点，因为在求放大倍数的时候有个参数和静态工作点的选取有关，后面也会提到，我们想求的是放大倍数，所以应该用到交流通路。

对于上面那个实际电路交流分析并不是很利于理解，这里记公式的时候以下面这个电路为例。

这个电路看起来是不是感觉舒服多了，其中T为三极管，Rs是信号源的内阻，Re是发射极上的电阻，R c是集电极上的电阻，R L是负载，画出来交流通路（就是上面那张图），如果想自己推导出来公式，可以把交流通路中的三极管改成三极管的小信号等效电路，其他元件对应位置不用动，这里就不推导了，直接给出来结果，发射极含有电阻的共射放大电路放大倍数公式为：

其中β为三极管放大倍数，R L'是R c与R L并联后的等效电阻，Re就是发射极上的电阻，R b b'是由基极引线电阻和基区体电阻组成的，其值大约为几十欧，R b b'和三极管本身有关与外电路无关，R b'e阻值很大，在千欧级别，因此R b b'可以忽略，不过R b'e和静态工作点选取有关，也就是上面加黑的那句话，计算公式为：
