三极管的电流放大作用解析
三极管最重要的功能——电流的放大作用(三极管放大区的运用)。

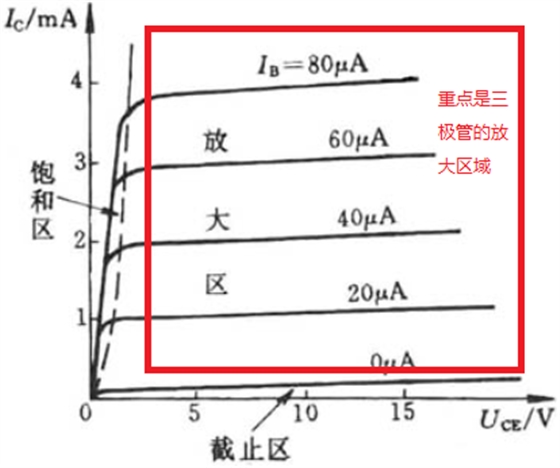

图 1 三极管的放大区
三极管的电流放大作用是指:基极电流Ibe与集电极电流Ic之间的关系,即满足Ic=β*Ibe;β系数是大于1的一个数,这个数不同型号的三极管是不一样的,通常介于几十到几百之间。
2 实验准备

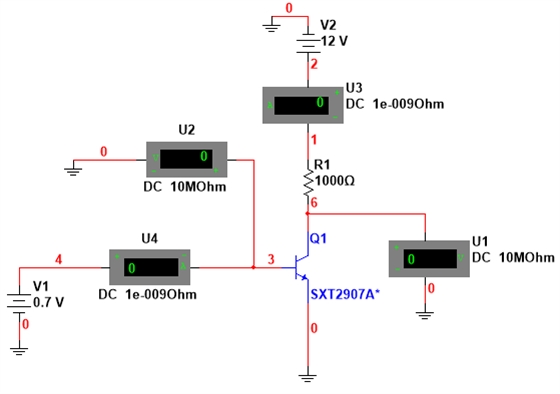

演示的电路图如图所示,电路图还是上次的那幅图,只不过的唯一区别就是添加了两个电流表U3和U4。U3的目的是测试三极管的基极电流,U4的目的是测试三极管集电极的电流。
图 2三极管放大区作用演示电路
为了方便演示三极管的特性,我们这里把三极管的放大倍数β设置为100,也就是电流能放大100倍。
图 3三极管的放大倍数β设置
3 实验过程
仿真过程:让连着基极的电压源V1从0V开始输出,直到0.7V停止输出,在这个过程中记录基极电流Ibe和集电极电流Ic,根据读取的Ibe和Ic数值算出在三极管截止区、放大区、饱和区不同区域的电流放大倍数β,计算三极管的放大倍数的方式为β=Ic/Ibe;
