色环电阻识别的技巧

色环电阻识别的技巧

电阻器颜色编码使用彩色波段轻松识别色环电阻器的电阻值及其百分比容差

存在许多不同类型的电阻器，其可用于电气和电子电路中以控制电流或以许多不同方式产生电压降。但为了做到这一点，实际电阻需要具有某种形式的“电阻”或“电阻”值。电阻器有多种不同的电阻值可供选择，从欧姆（Ω）到数百万欧姆的分数。

显然，拥有每个可能值的电阻是不切实际的，例如1Ω，2Ω，3Ω，4Ω等，因为需要存在数十万甚至数千万个不同的电阻来覆盖所有电阻。可能的价值观相反，电阻器被制造成所谓的“优选值”，其电阻值以彩色墨水印刷在它们的主体上。

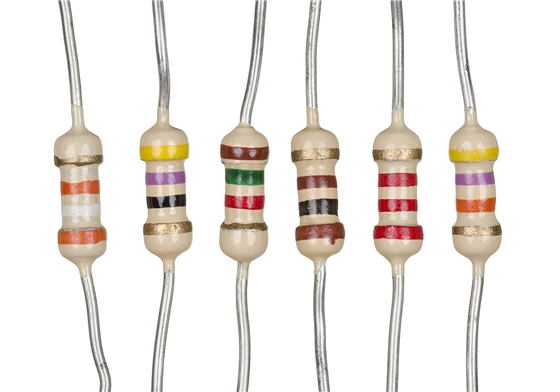

4波段色环电阻器图

色环电阻的识别方法概述

当电阻器主体足够大以读取印刷品时，电阻值，容差和瓦特额定值通常作为数字或字母印刷到电阻器的主体上，例如大功率电阻器。但是当电阻很小，例如1/4瓦碳或薄膜类型时，这些规格必须以其他方式显示，因为印刷太小而无法读取。

因此，为了克服这个问题，小型电阻器使用彩色涂层带来表示它们的电阻值和它们的容差，电阻器的物理尺寸表示其额定功率。这些彩色涂漆带产生一种识别系统，通常称为电阻器颜色代码。

多年前开发了一种国际公认的电阻色码方案，作为识别色环电阻欧姆值的简单快速方法，无论其大小或条件如何。它由一组单独的彩色环或频带组成，按频谱顺序表示电阻值的每个数字。

色环电阻器颜色代码标记始终从左到右一次读取一个带，宽度公差带朝向右侧，表示其公差。通过将第一个带的颜色与下面的颜色图表的数字列中的相关数字相匹配，识别出第一个数字，并且这代表电阻值的第一个数字。
