双管正激和单管正激开关电源的区别介绍

双管正激和单管正激开关电源的区别介绍

正激式开关电源是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。正激式开关电源输出电压的瞬态控制特性和输出电压负载特性相对工作稳定性较高，输出电压不容易产生抖动，在一些对输出电压参数要求比较高的场景经常使用。正激式开关电源是指使用正激高频变压器隔离耦合能量的开关电源，正激式开关电源中结构比较复杂，输出功率高，适用于低压，大电流 (100W-300W)的开关电源。

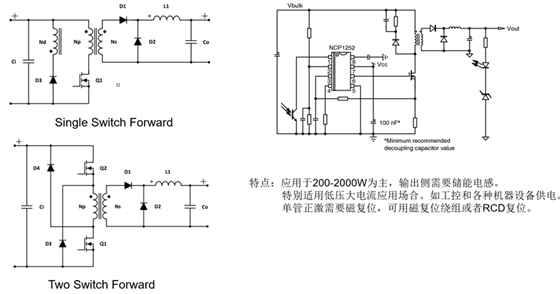

正激又分为单管正激与双管正激。

01 单 管 正 激

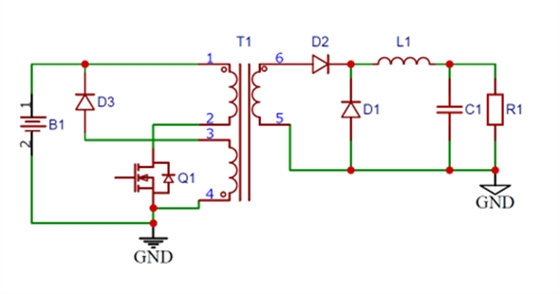

单管正激工作原理：单端正激式开关电源的典型电路如图一所示。

(图一)

这种电路在形式上与单端反激式电路相似，但工作情形不同。

当开关管Q1导通时，D2也导通，这时电网向负载传送能量，滤波电感L储存能量;当开关管Q1截止时，电感L通过续流二极管D1 继续向负载释放能量。在电路中还设有钳位线圈与二极管D3，它可以将开关管Q1的最高电压限制在两倍电源电压之间。为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于50%。由于这种电路在开关管Q1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50-200 W的功率。电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。

02 双 管 正 激

双管正激式变换器适用于高压输入，低压输出。

与单管正激拓扑的大部分原理是相同的，但双管正激式的突出优点有三：
