如何通过选型MOS管和IGBT优化逆变器的EMC表现？

电磁兼容性（EMC）优化在逆变器设计过程中非常重要。逆变器的主要开关元件MOS管（MOSFET）和IGBT的开关特性对运行时的EMC影响很大。选择正确的元件不仅可以提高设备的整体效率，还可以有效降低电磁干扰（EMI）和改善系统的电磁兼容性。本文对此进行了详细探讨。

一、开关速度与EMC之间的权衡

MOS管和IGBT的开关速度是EMC性能的关键因素之一。这一特性有助于提高逆变器的转换效率，但较高的开关速度往往会导致较高的电压变化率（dv/dt）和电流变化率（di/dt）。这些高变化率会导致更强的电磁辐射，从而影响正常运行。

相比之下，IGBT的开关速度通常较慢，但较低的dv/dt和di/dt使IGBT适合高功率应用。为优化系统，开发人员必须在开关速度和电磁干扰之间找到平衡。如果逆变器应用场景对EMC要求较高，可以根据需求选择开关速度较慢的IGBT。

二、寄生参数对EMC的影响

寄生电感和电容是影响EMC性能的重要因素之一。设计人员在选择MOS管和IGBT时，必须注意这些寄生参数。开关过程会产生电压尖峰，从而产生高频噪声并增加EMI风险。相比之下，选择寄生电感较低的封装类型可以有效降低EMI。此外，寄生电容越大，设备产生的干扰越强。因此，为了优化EMC性能，应选择寄生参数较低的器件。

三、驱动电路的设计与优化

MOS管和IGBT驱动电路的设计对EMC控制至关重要。电阻等参数的设置直接影响开关速度、dv/dt和di/dt。在设计驱动电路时，可以通过减慢开关速度来减少电磁辐射。驱动电压的选择也需适当，确保开关元件以最佳方式运行，从而实现整个电路的EMC性能优化。

四、封装与布局的重要性

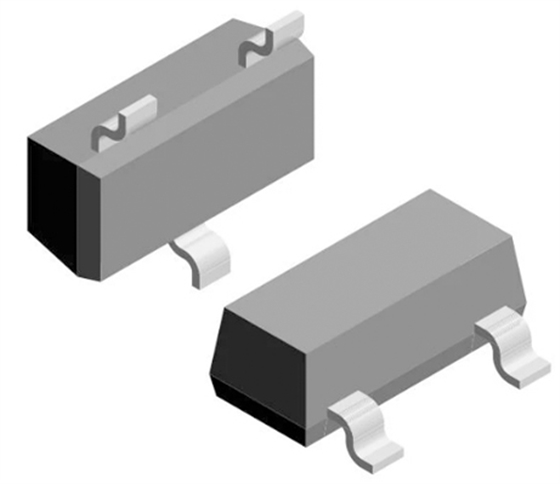

器件的封装类型和布局设计对电磁干扰的产生有直接影响。选择寄生电感较低的封装，如SMT封装，可以减少开关过程中产生的干扰。优化EMC性能的关键在于缩短关键路径长度，减少高频信号的辐射范围，避免不必要的电磁干扰。布局时应特别注意高频干扰源，隔离和屏蔽可以有效减少噪声传播路径，进一步提高EMC性能。

五、滤波和屏蔽技术的应用
