齐纳二极管钳位电路

偏置电压的使用意味着可以精确地控制被截断的电压波形的量。但是使用电压偏置二极管限幅电路的主要缺点之一是它们需要额外的电动势电池源，这可能是也可能不是问题。

在不需要额外的电动势电源的情况下创建偏置二极管限幅电路的一种简单方法是使用齐纳二极管。

众所周知，齐纳二极管即稳压二极管，是另一种专门制造成在其反向偏置击穿区域工作的二极管，因此可用于电压调节或稳压二极管限幅应用。在正向区域，齐纳管的作用就像普通的硅二极管，导通时的正向压降为0.7V（700mV），与上述相同。

然而，在反向偏置区域中，电压被阻断，直到达到齐纳二极管击穿电压。此时，通过齐纳二极管的反向电流急剧增加，但即使齐纳电流I Z变化，器件两端的齐纳电压V Z也保持不变。

然后我们可以通过使用它们来剪切波形来使这个齐纳动作产生良好的效果，如图所示。

齐纳二极管工作原理-箝位电路

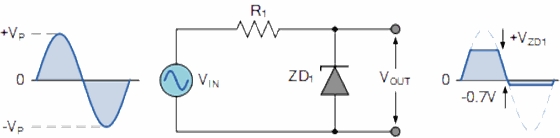

齐纳二极管剪切电路图

齐纳二极管的作用类似于偏置二极管钳位电路的工作原理，其偏置电压等于齐纳击穿电压。在该电路中，在波形的正半周期间，齐纳二极管反向偏置，因此波形被钳位在齐纳电压V ZD 1。在负半周期期间，齐纳管的作用类似于普通二极管，具有通常的0.7V结值。
