PNP型三极管基础知识图解

PNP型三极管基础知识图解

PNP型三极管，是由2块P型半导体中间夹着1块N型半导体所组成的三极管，所以称为PNP型三极管。也可以描述成，电流从发射极E流入的三极管。

PNP型三极管发射极电位最高，集电极电位最低，UBE<0.

三极管按结构分，可分为NPN型三极管和PNP型三极管。

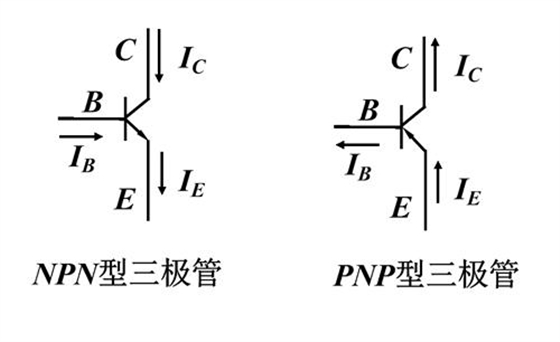

下图PNP型三极管。

三极管导通时IE=（放大倍数+1）*IB和ICB没有关系，ICB=0 ICB>0时，可能三极管就有问题，所以三极管在正常工作时，不管是工作在放大区还是饱和区ICB=0

当UEB>0.7V（硅）（锗0.2V），RC/RB<放大倍数时，三极管工作在饱和区，反之就工作在放大区。

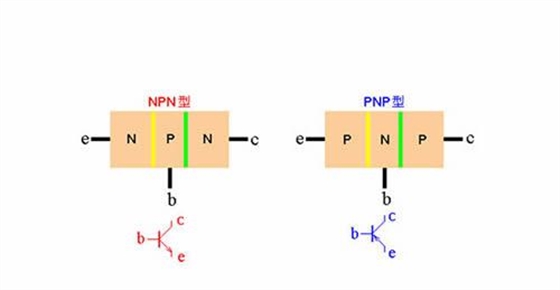

PNP型三极管与NPN型三极管区别

2个PN结的方向不一致。
