PNP三极管与NPN三极管的开关电路

三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种电流控制电流的半导体器件·其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

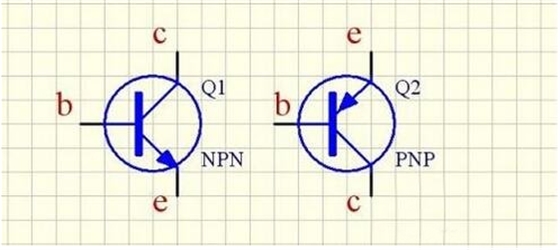

PNP与NPN两种三极管各引脚的表示：

PNP三极管和NPN三极管的开关电路

三极管开关电路设计的可行性及必要性

可行性：用过三极管的人都清楚，三极管有一个特性，就是有饱和状态与截止状态，正是因为有了这两种状态，使其应用于开关电路成为可能。

必要性：假设我们在设计一个系统电路中，有些电压、信号等等需要在系统运行过程中进行切断，但是又不能通过机械式的方式切断，此时就只能通过软件方式处理，这就需要有三极管开关电路作为基础了。

大学模拟电子的课程里面肯定讲到了三极管、晶体管的应用。什么放大倍数，推挽输出、共基极放大电路、共射放大电路等等。现在想起来还是头晕，其实我自始至终都不怎么会用上面说的那些电路。

工作好几年，三极管用的最多的，其实是开关电路。下面分别介绍PNP型和NPN型的三极管。先说PNP型的三极管，常用的型号有9012，8550等等。如何使用呢，如下图：

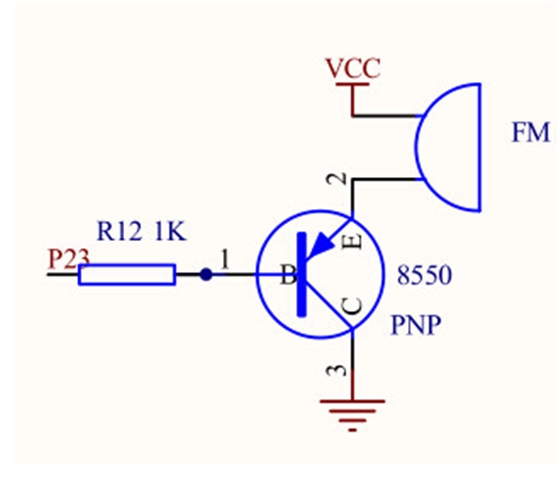

FM是一个蜂鸣器，8550是一个PNP型的三极管，C端接地，B端由单片机控制，E端通过FM接VCC。根据箭头的方向，E端高电压的时候，当B端也是高电压，那么E和C之间是断开的，当B端是低电压，那么E和C直接导通，实现开关的作用。简单的技巧：三极管上箭头所在方向的二极管，只要二极管正向导通，那么三极管上下就能导通。
