前言：

1. 简介

在网上查了一些关于 PMOS 和 NMOS 哪个更适合用于电源开关这种场合，大部分都是从工艺，导通电阻 Rds 来解释，但随着半导体工艺的进步，现今的 PMOS 与 NMOS 之间差距已经不大了，从 SOT-23 的封装来看，两者的大小也是差不多的。觉得PMOS 用于电源开关更多是为了方便控制。

2. 应用

2.1 上电控制：

软件控制系统上电、下电、不同模式之间切换，一般通过控制 NMOS 进而 PMOS 开关;

此种设计方式也可以用于多种模式之间的切换，通过不同模式来操作 NMOS ，一路 NMOS 的开关决定了一个模式，从而打开 PMOS 。

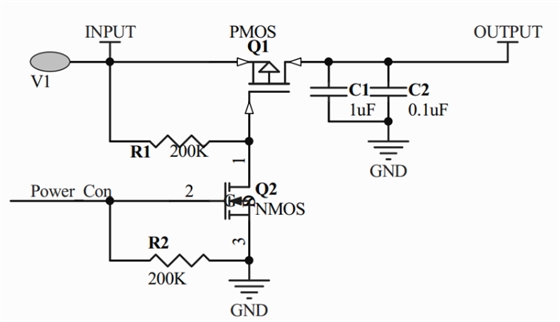

电源开关选择 PMOS (上图Q1) 的原因：因为 PMOS 是 Vgs < 0 时，D、S 之间导通，而 PMOS 的源极 (S) 经常接着是要通过的电压，比如电池的 3.7V~4.2V，这样只需栅极 (G) 的电压一定范围小于源极的电压，PMOS 就可以导通，经常使用如上图，通过一个 NMOS 下拉到地，打开 PMOS。而如果采用 NMOS 作为电压的开关的话，困难就比较大，因为 NMOS 的开启电压Vgs = (Vg-Vs) > 0，就要求 NMOS 的栅极电压要大于源极的电压，这样在一个系统下，经常是降压比较多的，就不容易找到一个比连接 NMOS 的源极还跟高的电压，所以导通电压常用 PMOS。采用 NMO S也是可以的，只是不如 PMOS 方便控制。

2.2 电池防反接：

如下图：上电瞬间，PMOS 管的寄生二极管导通，系统形成回路，源极 S 的电位大约为 Vbat-0.6V，而栅极 G 的电位为0，MOS管的开启电压极为：Ugs = 0 -(Vbat-0.6)，栅极表现为低电平，Vgs < 0，PMOS 的 DS 导通，系统通过 PMOS 的 DS 接入形成回路。
