判断普通三极管发射极和集电极的两种方法

判断普通三极管发射极和集电极的两种方法

三极管的主要特点就是它在电子电路中能起到放大和开关的作用，因而得到广泛的应用。

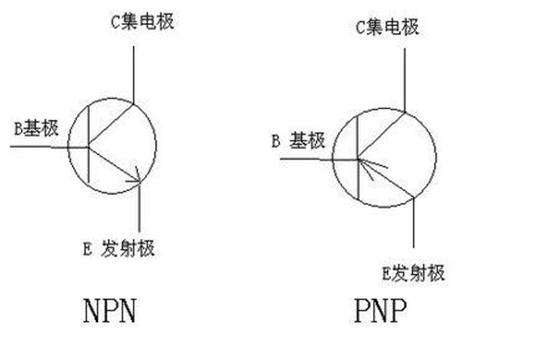

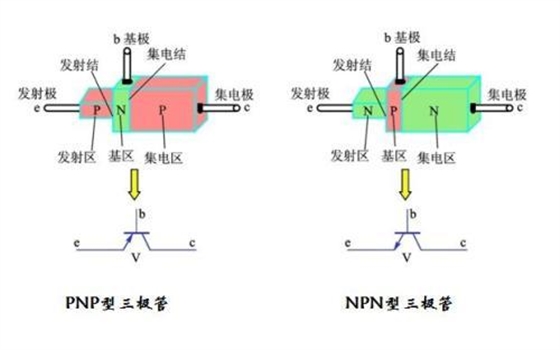

三极管有PNP型和NPN型，它们都有三个极，分别为发射极e，基极b，集电极c。在实际维修过程中，往往需要判断三极管的好坏，并对坏管进行更换。因此快速而准确地判断出三极管的三个电极是非常重要的。

在《如何快速判断三极管是NPN型还是PNP型》一文中，笔者分享了用指针式万用表判断三极管基极b和管型的方法。其实，判断三极管的三个电极可使用指针型万用表，也可用数字型万用表来检测。现在就来说说判断三极管发射极与集电极的几种方法。

一、用指针万用表测穿透电流法，判断发射极、集电极

先用指针万用表找到三极管的基极并判断出它的型号。（参见笔者上一篇文章《快速判断三极管是NPN型还是PNP型的方法》），然后就可以采用测集电极--发射极穿透电流的方法来确定发射极和集电极。

1、对于NPN型三极管，先用黑表笔（内接表内电池正极）、红表笔（内接表内电池负极）测量发射极和集电极这两个极间的正方向电阻Rce，然后颠倒表笔测量反向电阻Rec。仔细观察万用表指针的偏转角度就会发现，在两次的测量中会有一次偏转角度较大。正常三极管极间正向电阻Rce一般在几十千欧以上，反向电阻Rec一般在几百千欧以上。

我们就选用偏转角度大的那次，偏转角度大意味着电阻小，此时电流的流向是：黑表笔--c极--b极--e极--红表笔，电流的流向与三极管符号中的箭头方向一致。（三极管符号中的箭头方向形象地反映了实际中电流的流向。）据此可判断这时黑表笔接的是集电极c，红表笔接的是发射极e。

2、对于PNP型的三极管，判断方法类似NPN型，选取指针偏转角度大的那次，此时其电流流向是：黑表笔--e极--b极--c极--红表笔，电流的流向同三极管符号中的箭头方向一致。表明黑表笔接的是发射极e，红表笔接的是集电极c。
