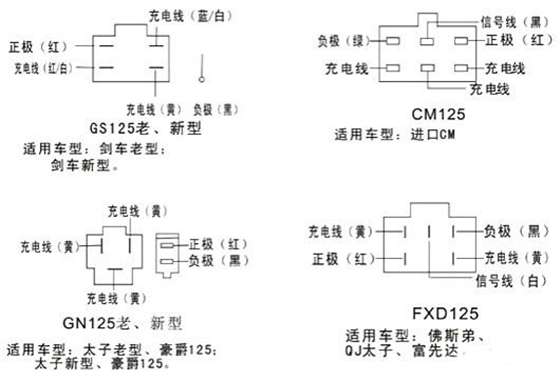

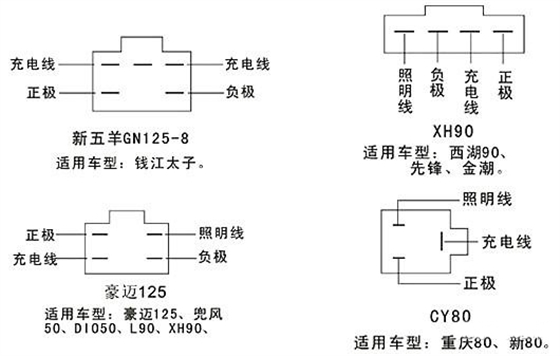

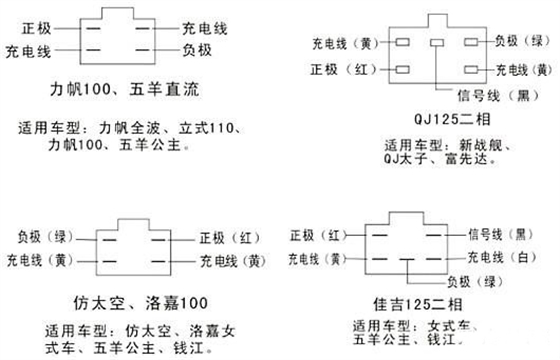

摩托车整流器接线图

摩托车整流器接线图工作原理

摩托车上有一个非常重要的电器部件,它为整车用电设备提供稳定的工作电压,这就是整流稳压器,即我们俗称的“硅整流”。整流就是将交流电压变为直流电压, 稳压就是将发电机输出的不 稳定电压稳定在规定范围内, 实现这两个功能的器件我们就称之 为整流稳压器。

摩托车整流稳压器从产生到现在已经经历了几个阶段,但直到目前为止,大多数摩托车仍使用技术上存在缺陷的削波短路型整流稳压器。随着科技的发展, 新技术和新元器件的 出现, 改进整流稳压器的性能有了可能, 因此新一代的开关型整 流稳压器已研制成功并面世,人们已开始认识并使用它, 相信不 久它就能全面替代削波短路型整流稳压器了。

在未发明二极管前,摩托车只能采用复杂的激磁直流发电机,使用机械调压,就是用继电器调节激磁电流的大小,是一种简单的开关调压电路。二极管发明后, 人们试着采用简单一 点的激磁交流发电机, 同时用机械调压, 后来慢慢用电子调压替 代了它。 这就是现在汽车上用的调压方式。

为什么早期摩托车要用结构复杂的激磁交流发电机而不用结构简单小巧、故障率极低的永磁交流发电机呢?因为永磁交流发电机的磁场与线圈是固 定的,输出电压和频率随发动机转速变化而成正比变化,范围极宽,无法象激磁交流发电机一样用调整激磁电流大小的方法从内部调节输出电压的大小, 只能发出电压后再予以稳压, 以当时的 技术条件无法实现。但后来因小功率永磁交流发电机结构简单, 故障率少,还是被广泛用到了摩托车上。

最早的永磁交流发电机用整流稳压器是不带稳压功能的,只有四个二极管,即全波整流,它全靠电瓶稳压(如XF250)。发电机发出的交流电经过二极管桥式整流直接给电瓶充电,充电电压就是发电机输出电压,随转速变化很大,电压跟电流都远远超过电瓶正常的充电电压和电流,由于电瓶特有的稳压性能,所以电压能够稳定在合适的范围,但这是以电瓶的寿命为代价的(一般一年就损坏了,而电瓶的设计寿命为三年)。发动机运转当中,如果电瓶突然断开, 所有用电设备便会即刻烧 毁,而且随着时间的推移,电瓶稳压性能逐渐失去,电压逐渐升 高,很容易烧毁用电设备。
