MOS管知识普及-结构图文详解与应用

壹芯微作为国内专业生产三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们来说下MOS管知识普及-结构图文详解与应用,请看下方

什么是mos管mos管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管，或者称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是可以对调的，他们都是在P型backgate中形成的N型区。在多数情况下，这个两个区是一样的，即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。

场效应管（FET），把输入电压的变化转化为输出电流的变化。FET的增益等于它的跨导，定义为输出电流的变化和输入电压变化之比。市面上常有的一般为N沟道和P沟道，详情参考右侧图片（P沟道耗尽型MOS管）。而P沟道常见的为低压mos管。
场效应管通过投影一个电场在一个绝缘层上来影响流过晶体管的电流。事实上没有电流流过这个绝缘体，所以FET管的GATE电流非常小。最普通的FET用一薄层二氧化硅来作为GATE极下的绝缘体。这种晶体管称为金属氧化物半导体(MOS)晶体管，或,金属氧化物半导体场效应管（MOSFET）。因为MOS管更小更省电，所以他们已经在很多应用场合取代了双极型晶体管。

mos管基本结构与工作原理mos管学名是场效应管，是金属-氧化物-半导体型场效应管，属于绝缘栅型。本文就结构构造、特点、实用电路等几个方面用工程师的话简单描述。其结构示意图：

MOS场效应三极管分为：增强型（又有N沟道、P沟道之分）及耗尽型（分有N沟道、P沟道）。N沟道增强型MOSFET的结构示意图和符号见上图。其中：电极D（Drain）称为漏极，相当双极型三极管的集电极；
电极G（Gate）称为栅极，相当于的基极；
电极S（Source）称为源极，相当于发射极。

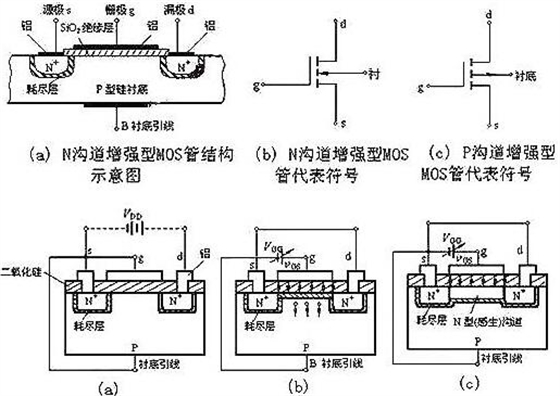

N沟道增强型MOS场效应管结构在一块掺杂浓度较低的P型硅衬底上，制作两个高掺杂浓度的N+区，并用金属铝引出两个电极，分别作漏极d和源极s。然后在半导体表面覆盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。衬底上也引出一个电极B，这就构成了一个N沟道增强型MOS管。MOS管的源极和衬底通常是接在一起的(大多数管子在出厂前已连接好)。它的栅极与其它电极间是绝缘的。

图(a)、(b)分别是它的结构示意图和代表符号。代表符号中的箭头方向表示由P(衬底)指向N(沟道)。P沟道增强型MOS管的箭头方向与上述相反，如图(c)所示。

N沟道增强型MOS场效应管的工作原理（1）vGS对iD及沟道的控制作用
①vGS=0的情况从图1(a)可以看出，增强型MOS管的漏极d和源极s之间有两个背靠背的PN结。当栅——源电压vGS=0时，即使加上漏——源电压vDS，而且不论vDS的极性如何，总有一个PN结处于反偏状态，漏——源极间没有导电沟道，所以这时漏极电流iD≈0。
②vGS>0的情况若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便产生一个电场。电场方向垂直于半导体表面的由栅极指向衬底的电场。这个电场能排斥空穴而吸引电子。排斥空穴：使栅极附近的P型衬底中的空穴被排斥，剩下不能移动的受主离子(负离子)，形成耗尽层。吸引电子：将P型衬底中的电子（少子）被吸引到衬底表面。
（2）导电沟道的形成：当vGS数值较小，吸引电子的能力不强时，漏——源极之间仍无导电沟道出现，如图1(b)所示。vGS增加时，吸引到P衬底表面层的电子就增多，当vGS达到某一数值时，这些电子在栅极附近的P衬底表面便形成一个N型薄层，且与两个N+区相连通，在漏——源极间形成N型导电沟道，其导电类型与P衬底相反，故又称为反型层，如图1(c)所示。vGS越大，作用于半导体表面的电场就越强，吸引到P衬底表面的电子就越多，导电沟道越厚，沟道电阻越小。
开始形成沟道时的栅——源极电压称为开启电压，用VT表示。
上面讨论的N沟道MOS管在vGS＜VT时，不能形成导电沟道，管子处于截止状态。只有当vGS≥VT时，才有沟道形成。这种必须在vGS≥VT时才能形成导电沟道的MOS管称为增强型MOS管。沟道形成以后，在漏——源极间加上正向电压vDS，就有漏极电流产生。

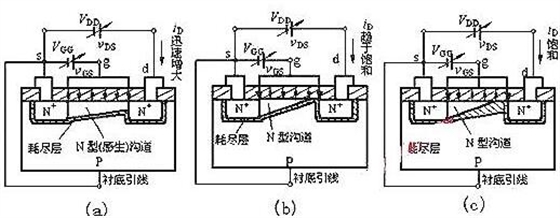

vDS对iD的影响

如图(a)所示，当vGS>VT且为一确定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管相似。
漏极电流iD沿沟道产生的电压降使沟道内各点与栅极间的电压不再相等，靠近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，因而这里沟道最薄。但当vDS较小（vDS
随着vDS的增大，靠近漏极的沟道越来越薄，当vDS增加到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端出现预夹断，如图2(b)所示。再继续增大vDS，夹断点将向源极方向移动，如图2(c)所示。由于vDS的增加部分几乎全部降落在夹断区，故iD几乎不随vDS增大而增加，管子进入饱和区，iD几乎仅由vGS决定。

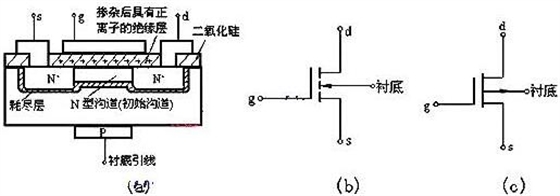

N沟道耗尽型MOS场效应管的基本结构

（1）结构：N沟道耗尽型MOS管与N沟道增强型MOS管基本相似。
（2）区别：耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道产生，而增强型MOS管要在vGS≥VT时才出现导电沟道。
（3）原因：制造N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大量的碱金属正离子Na+或K+(制造P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，因此即使vGS=0时，在这些正离子产生的电场作用下，漏——源极间的P型衬底表面也能感应生成N沟道(称为初始沟道)，只要加上正向电压vDS，就有电流iD。
如果加上正的vGS，栅极与N沟道间的电场将在沟道中吸引来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感应的电子减少，沟道变窄，沟道电阻变大，iD减小。当vGS负向增加到某一数值时，导电沟道消失，iD趋于零，管子截止，故称为耗尽型。沟道消失时的栅－源电压称为夹断电压，仍用VP表示。与N沟道结型场效应管相同，N沟道耗尽型MOS管的夹断电压VP也为负值，但是，前者只能在vGS<0的情况下工作。而后者在vGS=0，vGS>0。
P沟道耗尽型MOSFETP沟道MOSFET的工作原理与N沟道MOSFET完全相同，只不过导电的载流子不同，供电电压极性不同而已。这如同双极型三极管有NPN型和PNP型一样。
MOS管的特性上述MOS管的工作原理中可以看出，MOS管的栅极G和源极S之间是绝缘的，由于SiO2绝缘层的存在，在栅极G和源极S之间等效是一个电容存在，电压VGS产生电场从而导致源极-漏极电流的产生。此时的栅极电压VGS决定了漏极电流的大小，控制栅极电压VGS的大小就可以控制漏极电流ID的大小。这就可以得出如下结论：
1）mos管是一个由改变电压来控制电流的器件，所以是电压器件。
2）mos管道输入特性为容性特性，所以输入阻抗极高。
mos管作用1.可应用于放大。由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。
2.很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。
3.可以用作可变电阻。
4.可以方便地用作恒流源。
5.可以用作电子开关。
6.在电路设计上的灵活性大。栅偏压可正可负可零，三极管只能在正向偏置下工作，电子管只能在负偏压下工作。另外输入阻抗高，可以减轻信号源负载，易于跟前级匹配。
mos管发热原因分析做电源设计，或者做驱动方面的电路，难免要用到MOS管。MOS管有很多种类，也有很多作用。做电源或者驱动的使用，当然就是用它的开关作用。

无论N型或者P型MOS管，其工作原理本质是一样的。MOS管是由加在输入端栅极的电压来控制输出端漏极的电流。MOS管是压控器件它通过加在栅极上的电压控制器件的特性，不会发生像三极管做开关时的因基极电流引起的电荷存储效应，因此在开关应用中，MOS管的开关速度应该比三极管快。其主要原理如图：
