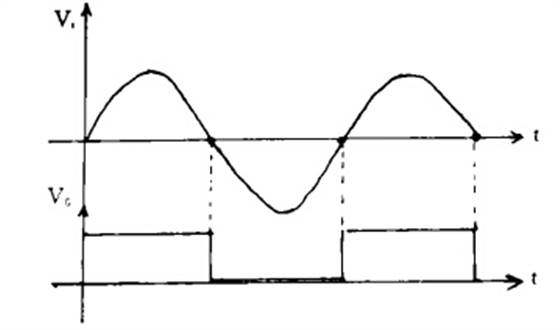

LM311是一种常用的线性比较器，它广泛应用于比较及整形电路中，见图1，但LM311在应用中却经常出现意想不到的问题，即其输出的脉冲信号并不象理论分析那样理想，而是在输出的脉冲前后沿附近出现高频振荡，见图2、图3，当LM311的输入信号Vi幅度越小，频率越低，则高频振荡越严重。这种含有高频振荡的波形是不能直接使用的，它会给后续电路，如测频，带来误动作，因此，这种情况必须引起注意，设法避免或消除高频振荡。下面将对产生振荡的原因作扼要的分析，同时在实验的基础上提出几种有效地避免消除振荡的方法。

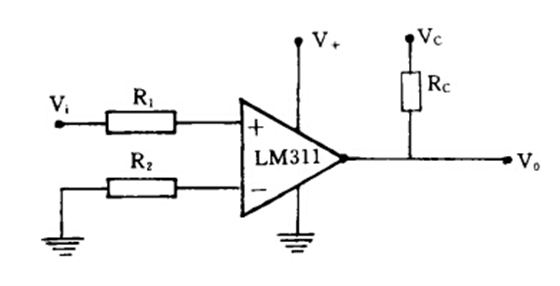

图1LM311电路图

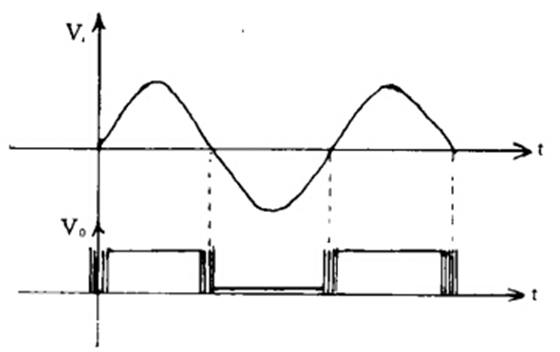

图3输出脉冲后的高频振荡

当一个高速比较器被用于高速输入信号和低源阻抗输入信号时，正常的输出响应，应该是快速和稳定的，然而当输入的信号是缓变信号或高阻信号源(1.0KΩ一10KΩ)，比较器可能会在比较阀值点猝然振荡，这是由于比较器的高增益和宽带造成的，干扰的存在也是造成这种振荡的直接原因之一。在应用中，要避免这种振荡和不稳定，应预先仔细考虑，统筹安排，以下将提出几种避免和克服振荡的有效方法

1.合理选择元件

合理安排结构振荡的产生与结构的安排有很大关系。输出信号最好远离输入端管脚，也应远离两平衡端管脚，因为反馈信号感应或触及任何管脚几乎都可能引起振荡。若比较器在输入端使用电阻时，其位置和阻值是值得考虑的。电阻应安放在管座的附近，一般阻值应小于10K(甚至更小)，使用时可参阅相应的手册。正负电源应加0.1μ的滤波电容，滤除电源的干扰，并且将电容放在管脚附近。两平衡端应做适当处理，不用时可将它们短接在一起，具体使用时可参阅有关手册。
