首先我们先来谈谈比较流行的 TL431 的几种恒流方式。

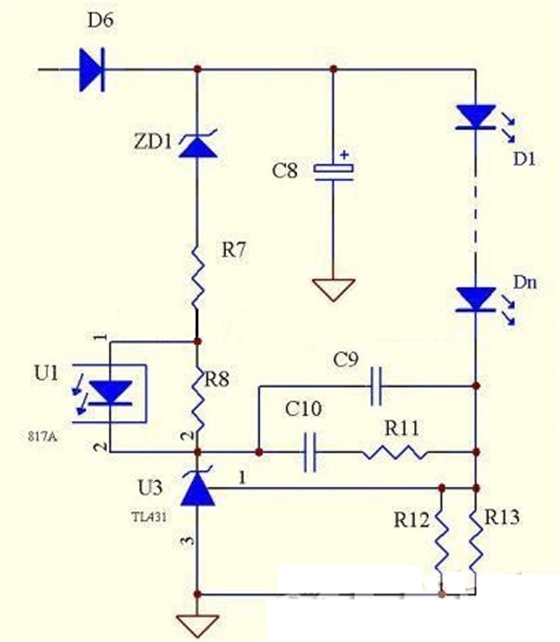

单个 TL431 恒流电路

如上图，即是利用单个 TL431 恒流的示意图。这种电路的原理非常简单，主要利用了 431 的 2.495V 的基准来做恒流，并且同样限制了 LED 上面的压降，但优点与缺点同样明显。

优点：

电路简单，元器件少，成本低，因为 TL431 的基准电压精度高，R12,T13 只要采高精度电阻，恒流精度比较高。

缺点：

由于 TL431 是 2.5V 基准，故恒流取样电路的损耗极大，不适合做输出电流过大的电源。而此电路的致命缺陷是不能空载，故不适合做外置式的 LED 电源，所以下面我们对线路的一些缺陷进行了改进。

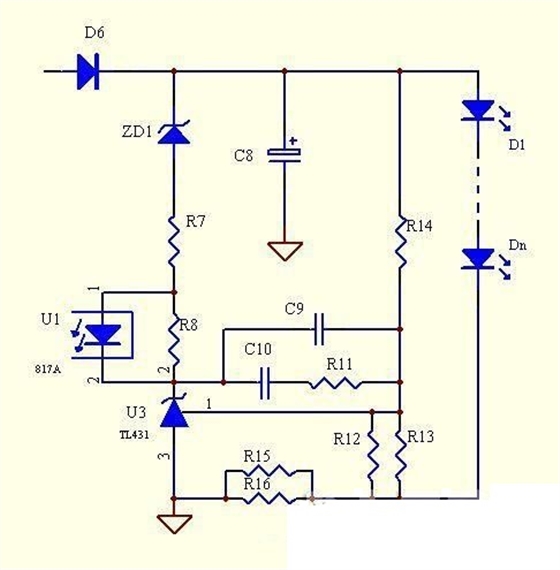

单个 TL431 恒流改进型电路

如上图，即是利用单个 TL431 恒流的改进型示意图

原理：此电路同样是利用了 TL431 的 2.495V 的基准来做恒流，跟上面的电路不同点在于减少了电流取样电路的电压，只要合计设计 R12,R13,R14 的值，可以限制 LED 上面的压降 .

优点：
