开关电源基础指南：详解工作原理与核心技术

在当今电子设备领域，开关电源已成为核心供电方式，被广泛应用于计算机、电信设备和工业控制等多个行业。相比传统线性电源，开关电源因其高效能、稳定性强、体积紧凑等优点，逐步成为主流选择，为各类电子系统提供可靠的能源支持。

一、什么是开关电源？

开关电源（Switching Mode Power Supply, SMPS）是一种利用电子开关器件（如MOSFET、IGBT）通过高速通断控制能量转换的电源系统。与传统的线性电源不同，开关电源采用脉宽调制（PWM）或频率调制（PFM）技术来调整输出电压，使其能以较小的损耗提供稳定的电压和电流。

在日常使用中，开关电源广泛应用于计算机适配器、手机充电器、工业电源、LED驱动器等多个领域。

二、开关电源的核心工作原理

开关电源通过高频开关技术实现电能的高效转换，其运行过程可分为以下几个关键阶段：

- 整流与滤波：输入的 AC 220V 交流电先经过整流电路转换为高压直流（DC），随后通过滤波电容平稳电流，减少波动，为后续转换提供稳定的直流输入。

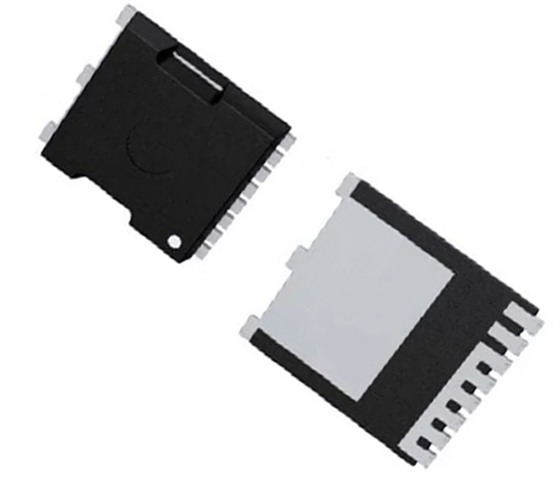

- 高频转换：直流电流进入功率开关元件（如 MOSFET），在 PWM控制下高速开关，使电流转换为高频脉冲，提高能量传输效率并降低损耗。

- 变压与整流：高频脉冲电流进入高频变压器进行电压调整（升压或降压），然后经过整流二极管将其转化为稳定的直流电压，以满足不同设备的供电需求。

- 滤波与稳压：电感和电容进一步滤除电流中的杂波，使输出电压更加平稳，同时通过反馈控制系统实时调整，确保电源稳定运行，满足设备对电压的严格要求。

三、开关电源的核心技术
