基于AO4407场效应管的电路设计与应用介绍

AO4407是一款性能卓越的P沟道增强型功率MOSFET，以其低导通电阻、高电流容量和简单的驱动要求，成为中低压电源管理和开关电路中的“明星器件”。本文将结合典型电路图，深入解析其应用设计。

一、 AO4407核心概览：引脚与参数

1. 引脚定义与封装

AO4407通常采用SOP-8封装，其引脚排列（顶视图）与功能如下：

引脚1, 2, 3 (源极 S)： 通常内部相连，作为电流输入端，需连接至电源正极（在P-MOS高边开关中）。

引脚4 (栅极 G)： 控制端，施加电压信号以控制漏源极的通断。

引脚5, 6, 7, 8 (漏极 D)： 通常内部相连，作为电流输出端，连接至负载。

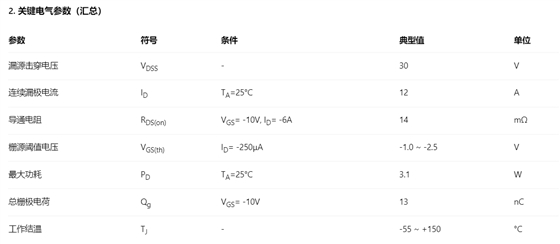

这些参数决定了其在30V/12A以下的系统中能高效可靠地工作。

二、 典型应用电路图文解析

1. 基本高边负载开关电路

这是AO4407最基础的应用，用于控制负载的电源通断。
