交流电经过整流桥输出电压如何计算

交流电经过整流桥输出电压如何计算

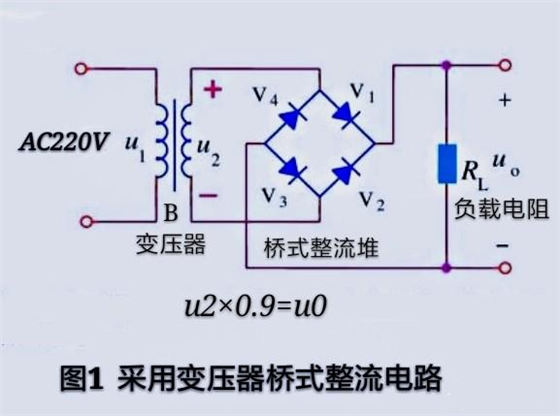

答:对于单相桥式整流电路，其按照下图1 所示。

其负载RL两端的直流电压: u0=u2×0.9；直流电流RL=u0/RL=0.9u2/RL；桥式整流二极管所承受的最大反向电压Uam=√2×u2；式中的u2是变压器次级交流电动势的有效值。桥式整流二极管每只二极管流过的电流为负载电阻Iz/2。桥式整流堆整流电路的效率与全波整流电路效率一样，都是0.9u2。

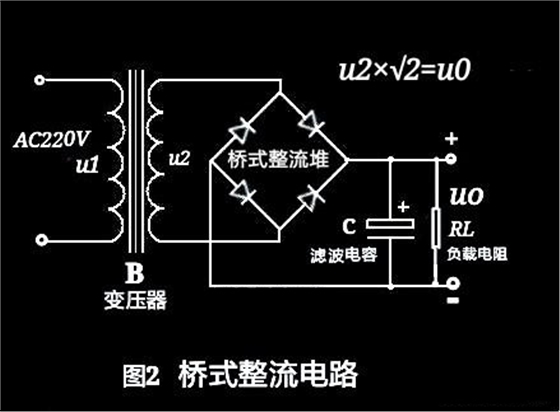

此时整流出来的直流电压成分中，其实是脉动直流电，其波纹系数比较大。 如果想要比较平滑的直流电，必须采用电解电容器来进行滤波，将脉动成分中的峰值进行吸收，填补由于二极管换向时产生的凹坑，这样它滤波后的直流电压接近纯直流电。 请看下图2 所示。

上图2是一个加了滤波电容器的电路。由于电解电容器是一个典型储能元件，它有很好的充放电特性，故经过滤波电容器后的直流电压将比未加滤波电容器的高。其电压为u0=u2×√2(这里举例说明；假如变压器的次级交流电压u2为10V，没有添加滤波电容时的整流直流电压应该是9V。如果在整流桥后面加了滤波电容器后，则此时的负载RL两端的电压u0=10×1.414=14.14V)。而整流滤波后的直流输出电流与滤波电容器的容量有关系。

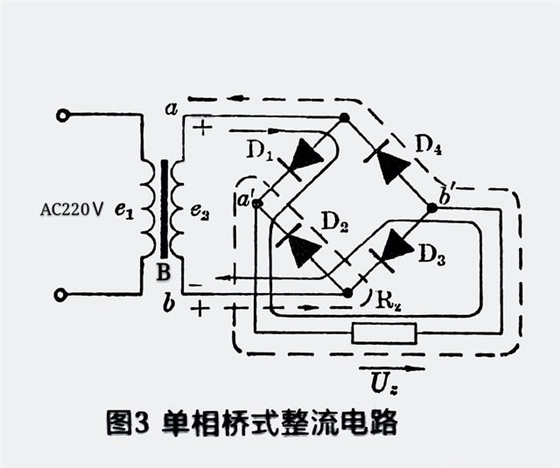

下图3是整流桥内部二极管工作时的一个电流流经图。

单相桥式整流电路内部是由四只二极管组成的。 从上图3，设在e2第一个半周内，次级线圈绕组a点电位为正，b点电位为负，电流经过D1到负载Rz，再经过D3回到b点，如图3中的实线箭头所示。 在e2第二个半周期内，次级绕组a点电位变负，b点电位变正，电流则经过D2到负载Rz，再经过D4回到a点，如图3中的虚线箭头所示。
