高效200W开关电源设计：功率级电路分析与优化

随着电子设备对高效电源的需求不断增长，200W开关电源在多个应用场景中得到了广泛的应用。为了提高功率转换效率并减少能量损失，200W开关电源的设计需要在功率级电路优化方面做到精益求精。

1. 200W开关电源的设计挑战

在设计200W开关电源时，面临的最大挑战之一是如何平衡功率密度与系统稳定性。由于功率较高，电源内部的功率器件、磁性元件及热管理系统必须精心设计，确保电源系统在提供足够功率的同时，不会因过热或过载而出现故障。此外，为了提升电源的整体效率，设计师还需考虑如何减少开关损耗、提高电流的传输效率，并确保电源具备良好的电磁兼容性（EMC）和电磁干扰（EMI）性能。

2. 功率级电路分析

在200W开关电源的功率级电路中，功率转换单元是最为关键的部分。常见的设计方案包括使用正激变换器、反激变换器、全桥变换器等，其中正激变换器因其较高的效率和简单的电路结构，广泛应用于中高功率电源的设计中。

以双管正激变换器为例，其主要特点是能够实现较高的功率因数校正（PFC），从而减少电网的谐波污染。该变换器采用脉宽调制（PWM）控制，通过调节开关管的导通时间，控制输出电压。设计过程中，采用了平均电流模式的PFC控制器，该控制器能够精确调节输入电流，使得功率因数保持在0.95以上，从而提高电源的效率。

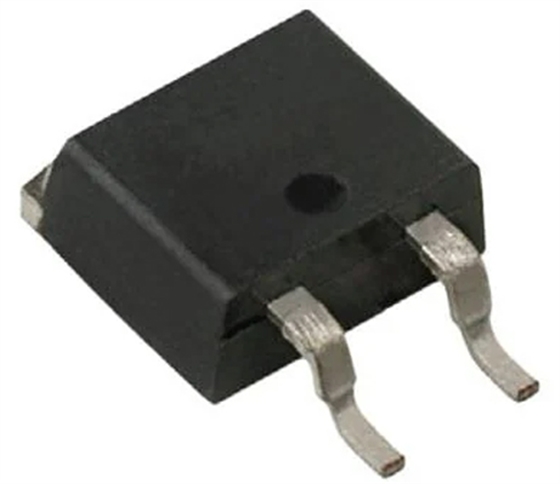

在功率级电路中，磁性元件的选择也至关重要。通过优化变压器的设计，降低其磁通量损失，可以有效提升系统的工作效率。此外，合理选择功率开关器件，例如MOSFET、IGBT等，可以减少开关损耗和导通损耗，从而进一步提高电源的转换效率。

3. 电源优化设计

优化200W开关电源设计不仅仅是通过选择更好的元器件，更重要的是要对整个电源系统进行全面优化。在系统布局方面，通过合理布置功率管、磁性元件和散热系统，可以有效降低电源的热阻，提高热传导效率，避免过热导致的效率下降和器件损坏。

在电源设计中，使用先进的控制策略也是提高效率的有效方法。例如，自适应控制技术允许电源在不同的负载条件下自动调整工作模式，以最大限度地提高工作效率。当有高负载时，可以通过提高PWM开关频率来减少开关损耗；当有低负载时，则可以通过降低开关频率来减少能量损失。

在电源的电磁兼容性方面，优化电源的EMI性能也至关重要。通过合理布局电源板的走线，使用滤波器和屏蔽技术，可以有效减少电磁干扰，提高电源的稳定性和抗干扰能力。
