各类二极管的压降比较与应用分析

不同类型的二极管具有独特的压降特性，直接影响其在不同应用场景中的性能。了解各种二极管的压降特性有助于工程师在设计电路时做出更好的决策。详细分析了二极管类型并讨论了它们在实际应用中的适用性。

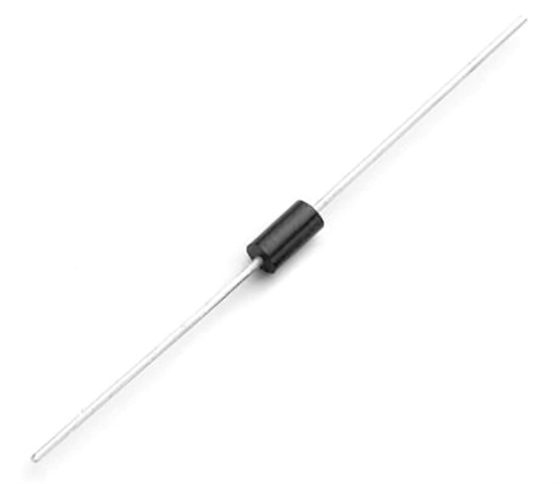

一、硅二极管压降和应用

最常见的二极管类型，其正向压降通常为0.6V至0.7V。该区域的电压降由硅带隙（大约1.1eV）决定。空穴在穿过P-N结时需要更多的能量来克服能垒，从而导致更高的压降。硅二极管仍用于整流电路、信号调理以及传统电源和直流电机驱动电路等其他领域。二极管广泛用作整流元件。

二、锗二极管的低压降特性

与硅二极管相比，锗二极管具有较低的正向压降，通常为0.2至0.3V。锗的带隙约为0.66eV。小的带隙有利于电子和空穴在P-N结处的复合，需要较少的能量并导致较低的压降，但锗二极管的热稳定性较低，因此在一些高频应用中效果良好。它们逐渐被硅二极管取代。在一些特殊情况下，例如低压电源和高精度器件，锗二极管仍然具有不可替代的优势。低压降特性使其非常适合低电压、高效率的应用。

三、肖特基二极管的卓越性能

肖特基二极管是一种特殊类型的二极管，它在远低于传统P-N结的V和0.4V的电压下通过金属-半导体接触传导电流。肖特基二极管的低压降使其成为许多高频和高速电路的理想选择。特别是在需要快速开关和高效率的情况下，肖特基二极管因其低正向压降和快速响应的特性而被使用。此外，肖特基二极管的反向恢复时间短，使其在高频电路中的性能尤其引人注目。

四、MOSFET作为二极管应用

MOSFET（场效应晶体管）通常用作开关元件，但在某些应用场景中，特别是在同步整流技术中，MOSFET也可以充当二极管。MOSFET的线路电压降（V_DS）通常与其导通电阻（R_DS(on)）和电流密切相关。这意味着MOSFET具有较低的导通压降，尤其是在高电流应用中。MOSFET的低压降可显著降低功率损耗、提高效率并减少能源浪费。MOSFET二极管技术由于其快速响应和低线路压降而广泛应用于高效电源应用、电源设计和通信设备。

总结

从硅二极管到肖特基二极管和MOSFET，每种二极管的压降特性和应用。每个场景都有自己的特点。硅二极管由于其稳定性和适中的压降，仍然广泛应用于各种传统电路中。尽管锗二极管在某些应用中具有优势，但其较差的热稳定性使得正向电压非常低的肖特基二极管成为首选。电压降。MOSFET在同步整流和高效率电源设计中显示出巨大潜力。了解不同类型二极管的压降特性并根据应用要求选择合适的二极管对于提高电路的整体性能和效率非常重要。这些特性需要在设计电路时仔细考虑各种二极管的特性，以做出最佳选择。
