共集放大电路的基础知识

共集放大电路(射极跟随器)的基础知识

共集放大电路，也叫射极跟随器（Emitter Follower），通常用于连接两个电路，起到缓冲器的作用，也叫Buffer。字面意思理解，本来两个电路正常连接的话不匹配，中间加了一个Buffer，两个电路更匹配了，性能更好了。那么这个Buffer要具备什么样的特点呢？

不影响信号的幅值和带宽；输入阻抗极大，使得前级电路容易驱动；输出阻抗极小，更容易驱动后级电路。下面就从这三个方面介绍射极跟随器，也就是这个Buffer。

1、射随器的放大倍数和带宽

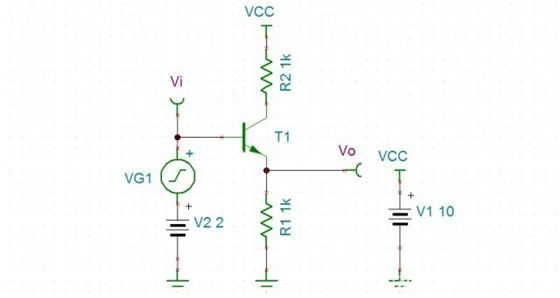

建立如下仿真原理图，共集放大电路的特点是输入端是基极，输出端是发射极，设置好偏置电压保证三极管工作在放大区。

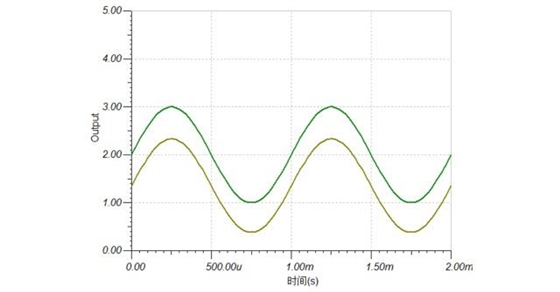

仿真结果如下，从仿真波形可以看出输出电压摆幅与输入端摆幅相同，说明放大倍数为1，输出端波形为输入波形整理下降约0.7V，为三极管BE之间的管压降。

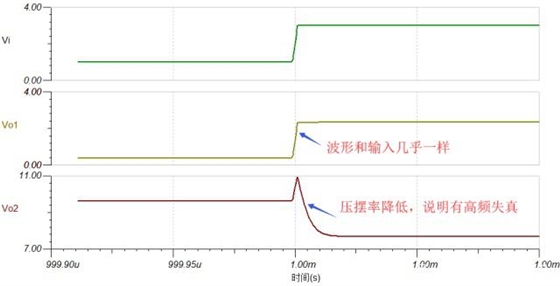

为了和共射放大电路的带宽做比较，还是利用之前的仿真原理图，只不过把输入波形变成方波，因为方波含有丰富的高频分量，同时在三极管的集电极加上电压探头。原理图和仿真结果如下：

从图中可以看出发射极输出的电压波形与输出几乎一样，没有高频损失，但是集电极输出的电压波形压摆率明显降低，高频损失严重。说明射随电路具有极高的带宽，共射电路带宽特性却比较差。

2、射随器的输入阻抗
