发光二极管电路图符号的应用知识

发光二极管是什么

发光二极管可能对于一些人来说是比较陌生的，但是它广泛的应用在我们生活电子中，比如最常见的红绿灯、led屏幕、电路仪器指示灯、或者一些组成文字或数字等。发光二极管简称为LED，由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成，当它们的电子和空穴复合时，将放出光子，并能发出可见光，这样的二极管就是发光二极管，用符号VD表示。发光二极管在正向电压作用下发光，反向电压作用时截止，工作电流一般在几毫安到十几毫安之间，所以使用时应串联限流电阻。

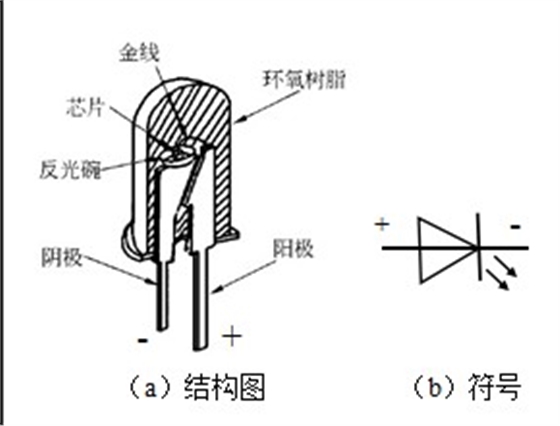

发光二极管图形符号及应用电路图

发光二极管发光工作原理

对于不同的半导体制造合成材料，发光二极管会发出红、黄、蓝、绿等不同的可见光色。发光二极管作为半导体二极管的一种，是能够蒋电能转为为光能，和普通的发光二极管一样，发光二极管也是有PN结组成。具有单向导电性，当发光二极管正向电压上升后，从P区注入到N去的空穴和由N区注入到P区的电子会在PN结附近数微米内分别与N区的电子和P区的空穴相结合，产生自发辐射的荧光。

发光二极管电路图符号

发光二极管管体有大小两个点状固态符号，点状较大的为正极（阳极），点状小的为负极（阴极），也有管脚长短不一的发光二极管，这种的很好辨认“长正短负”。

发光二极管电路符号详解
