MOS管防倒灌电路

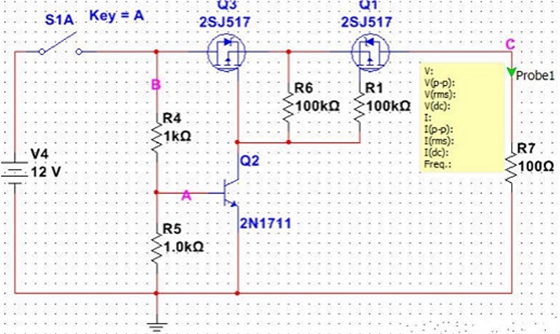

MOS管防倒灌电路设计如下图所示:在某些应用中,如电池充电电路中, B点是充电器接口, C点是电池接口，为了防止充电器拔掉时,电池电压出现在充电接口。

(Q1、Q2、Q3共同组成防倒灌电路)注意Q3的DS反向接于电路,这样做是防止MOS的体=极管对电路产生的影响(如果Q3按常规方式接在电路中, C点接电源则会在B点出现电压)

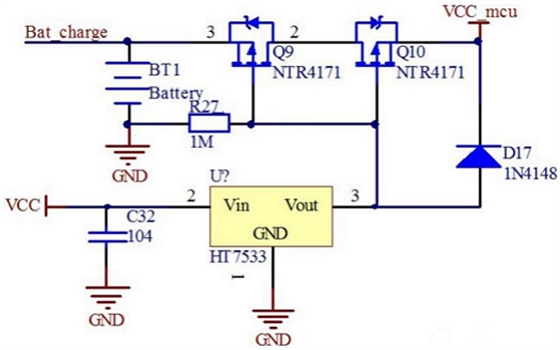

电源自动切换

MOS管防倒灌电路

Oring电路介绍

Oring电路从其名字就可以知道他的功能，可以理解为单向导电电路。目前Oring电路应用于很多场合，他的作用就是保证各个单体电源互相独立、不出现反灌现象，其中最常见的就是应用于均流电路中。

二极管由于本身具有单向导电性，所以他就是天然的Oring电路。最基本的Oring电路就是在输出端加一个二极管，如图1,根据此单体电源的输出电流和系统中连接在此单体电源输出端口可能出现的最高电压选择二极管。
