二极管导通与截止工作状态判断方法

二极管导通与截止工作状态判断方法

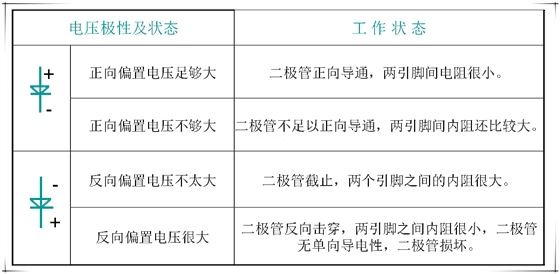

分析二极管工作状态时，应判断二极管是导通还是截止。下表是二极管工作状态识别方法，表中，“＋”表示正极性电压，“－”表示负极性电压。

二极管正向压降不变特性

二极管正向导通后的管压降基本上保持不变，但下列因素会使管压降有微小变化：

● 当温度升高时管压降会有略有下降；温度降低时管压降会略微增大一点。

● 正向电流发生很大变化时，正向压降会有微小的变化。即当正向电压有一个微小的变化时，将引起正向电流一个很大的变化。

● 利用二极管管压降随温度微小变化的特征可以设计成温度补偿电路，在分析温度补偿电路时不了解二极管的这种特性，电路的工作原理就无法分析。
