电容及电感在交流电下会不会产生电流的热效应 我们仔细想想，在交流配电网的供电末端有一台电动机，它的线圈可以理解为电感，它如何与电源也就是电力变压器交换无功功率？

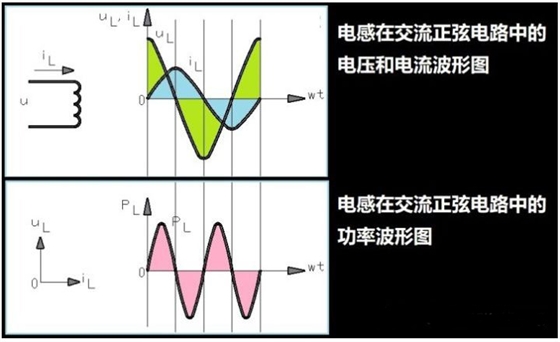

图1：电感在交流正弦电路中的电压、电流和功率波形图

我们知道，电感在交流正弦电路中，因为反向电动势的原因，它两端的电压与电流之间存在近90度的相位差。对于纯粹的感性回路，相位差就等于90度。

我们看图1：注意将功率波形图与电压、电流波形图对照，我们会发现电感在一段时间内从电源吸取功率，在另一段时间内又向电网回馈功率。如果不考虑电源与电感之间的导线电阻，则电感可以被认为是不消耗能量的。

下图是电容的情况：

图2：电容在交流正弦电路中的电压、电流和功率波形图

从图2中我们看到，电容的情况与电感是类似的，差别只是电压与电流的相位差区别：一个是电压超前90度，一个是电流超前90度。

区别于电阻，我们把电感和电容与电源之间的功率交换，叫做无功功率，意思就是它们不消耗有功功率。但情况果然是如此吗？

导线的线路电阻我们在学习时可以不考虑，但在实际的配电系统中，由于电流规模很大，就必须考虑线路电阻了。
