电路图解,运算放大器应用介绍

2023年08月01日18:08

电路图解,运算放大器应用介绍

放大器是能把输入讯号的电压或功率放大的装置,由电子管或晶体管、电源变压器和其他电器元件组成,用在通讯、广播、雷达、电视、自动控制等各种装置中。

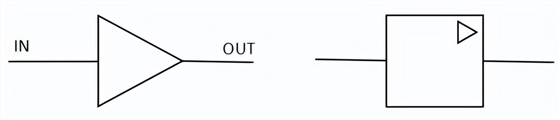

首先,先了解放大器,放大器在电路图中可以用一个三角形符号表示,尖的一端是输出端(OUT),另一端为输入端(IN);有时也画作一个方框,里面画一个三角形,三角形就代表放大器。符号仅仅代表放大器,不管放大器是什么形式的电路,电子管、三极管、分立元件、集成模块等都可以用一个三角形代表放大器。

符号只代表放大器,不代表什么形式的放大器

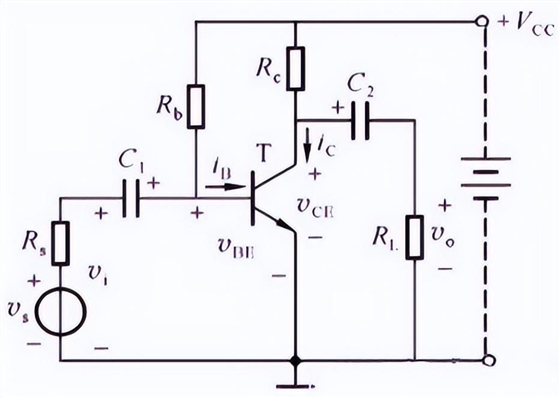

三极管的放大电路

可以把三极管的放大电路、单结晶体管的放大电路、场效应晶体管的放大电路、功放的电路等都可以简化为一个三角形符号,这样就可以不必画出内部的元件,可以代表这个电路就是有放大的功能。

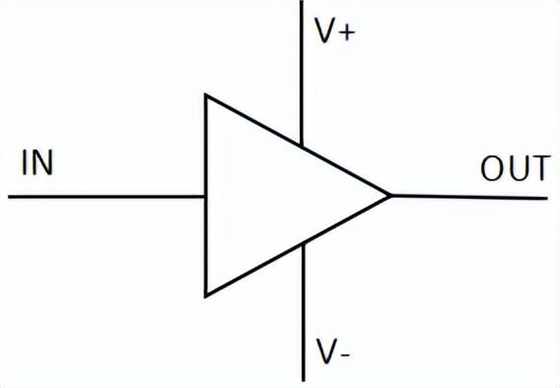

放大器除了输入端和输出端,其他的功能引脚可以画在旁边,比如电源脚可以画在旁边。放大器有使用双电源的,接正电和负电。用双电源供电的放大器,输入输出通常不需要使用耦合电容,因为静态时,它们的电压为零伏。

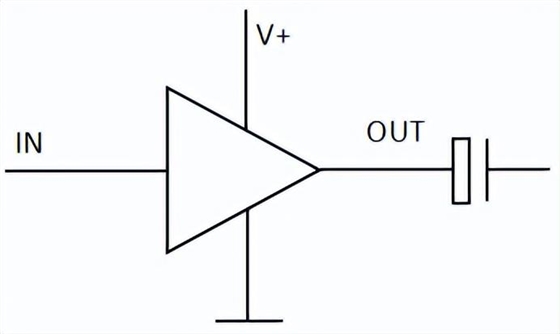

当使用的是单电源的时候,同样还是上面是正下面是负,只是单电源的接法,负电源一般就是地线,这时输出端或者输入端静态电压经常是电源电压的一半,至少它不是零伏,所以需要电容来耦合,隔直流通交流。

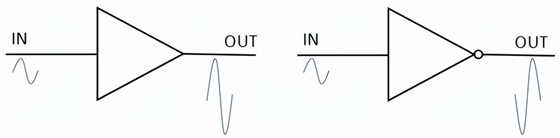

有时在集成模块的内部会看到两种不同的符号,与前面介绍的不同的是右边的放大器OUT端多了一个圆圈,代表方向放大,而前面介绍的就是同相放大器。

可以理解为同相放大器输出端的变化规律和输入端的变化规律是相同的,输入上升,输出也上升,输入下降,输出也下降,即正向位放大;而反向放大刚好相反,输出端的电压变化方向和输入端相反,输入端电压上升输出端电压就下降,输入端电压下降,输出端电压就上升,即反向位放大。

同相位放大:输入端的变化方向和输入端的变化方向相同,就是零度的相位差;
