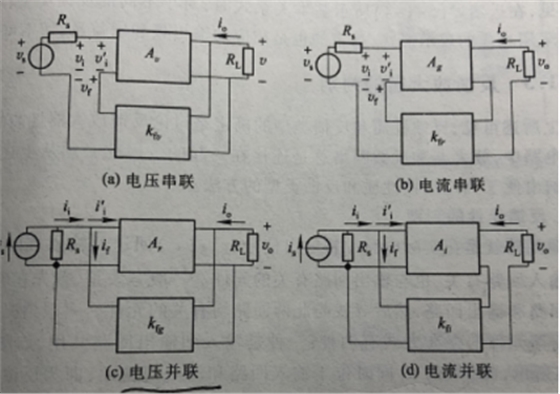

在做电路反馈分析的时候，经常会看到术语电压串联负反馈，电流串联负反馈之类的定义。那么这些定义对电路分析的作用在哪里呢？各种教科书都讲到，反馈的性质和反馈类型的确定是讨论反馈放大器性能的前提。在大部分实际电路中，放大器和反馈网络总是联系到一起的。关于反馈怎么判定，框图如下面所示：

在实际电路怎么判定之前，先把结论拿出来：

无论是输入端还是输出端，串联拓扑提高相应端口的阻抗，并联拓扑降低相应端口的阻抗；

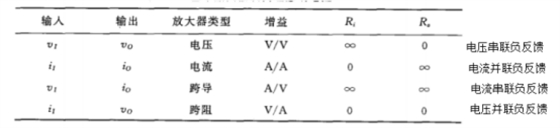

基于这个结论，四种放大器：电流放大器，电压放大器，跨阻放大器，跨阻放大器都有相应的的反馈类型名称，如下图所示：

所以在判定出相应放大器的类型后，就能知道放大器类型和作用。比如想设计一个跨导放大器，就要使用电流串联负反馈。这种类型的放大器典型例子就是带源极反馈的共源放大器：

提前把结论拿出来之后，知道该电路的电流串联负反馈。那么如何判断呢？电路的反馈元件是Rf

第一步，先判断是正反馈还是负反馈，从闭合环路的任意部分断开，可按照图示，将节点断开，按照极性法一路画下去，节点左右极性相反，就是负反馈。极性相同就是正反馈；

第二步，先将输入端短路，反馈元件Rf和输出还有联系，依然可以作用于输入端，因此是串联反馈；

第三步，再将输出端短路，反馈元件Rf和输入还有联系，依然可以作用于输出端，因此是电流反馈

综上，该电路是电流串联负反馈
