单结型晶体管与基本应用电路

2019年11月05日13:46

单结型晶体管原理与应用电路

前段时间在网上查单结型晶体管,发现资料说的都不是很详细,这几天找到了一本书籍,介绍的挺好的,现在分享给大家。

单结型晶体管是一种常用的半导体器件,它虽有三个管脚,很像半导体三极管,但它只有一个个N结,即一个发射极和两个基极,所以又称它为双基极二极管。单结型晶体管具有负阻特性,利用这一特性可以组成自激多谐振荡器、阶梯波发生器、定时电路等脉冲单元电路,被广泛应用于脉冲及数字电路中。

单结型晶体管

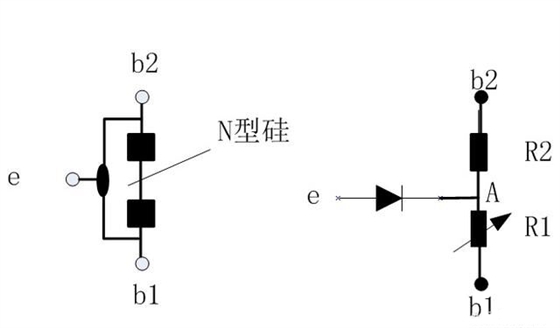

单结型晶体管的结构和等效电路

单结型晶体管的结构如上图,在一块高电阻率的N型硅片两端制作两个电极分别叫第一基极b1和第二基极b2。在硅片的另侧靠近b2处制作一个PN结,并在P型半导体上出电极e。在上图等效电路中, RBB为b1和b2极间的纯电阻,称为基区电阻,其阻值一般在2k~10kΩ之间。Rb2为基极b2与发射极e之间的电阻,Rb1为基极b1与发射极e之间的电阻。在正常工作时,Rb1将随发射极电流l而变化。PN结的作用相当于一个二极管VD。

单结型晶体管

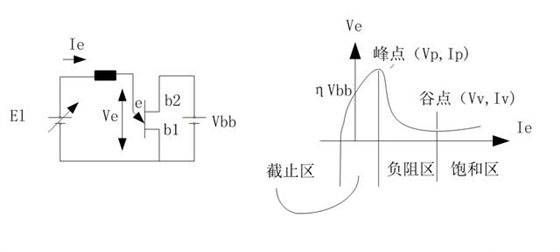

单结型晶体管的试验电路及伏安特性曲线

单结型晶体管的特性及参数见上图,是单结型晶体管的试验电路及伏安特性曲线。从特性曲线上可以看出,它有三种工作状态,截止、负阻、饱和状态。

(1)截止状态

加在b1与b2之间的电压VB在Rb1上的分压为
