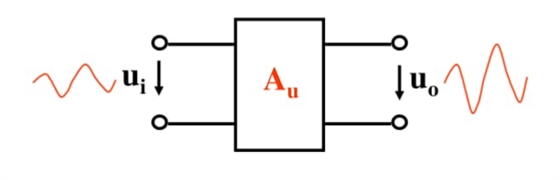

电子学中放大的目的是将微弱的变化信号放大成较大的信号。这里所讲的主要是电压放大电路。电压放大电路可以用有输入口和输出口的四端网络表示，如图。

单管放大器是一种简单的电子电路，它使用一个单独的放大管来放大信号。它们可以用于音频、视频和通信信号的放大，并可以用于放大模拟或数字信号。

单管放大器可以以多种不同的方式工作，可以以单端、双端或差分模式工作。它们还可以用于过载保护，可以确保信号不会受到外部干扰。它们还可以用于改变信号的频率或相位，以及改变信号的功率。

单管放大电路的基本工作原理：

静态（Vi=0，假设工作在放大状态）分析，又称直流分析，计算三极管的电流和极间电压值，应采用直流通路（电容开路）。

基极电流： IB=IBQ=（VCC-VBEQ）/Rb

集电极电流： IC=ICQ=βIBQ

集-射间电压： VCE=VCEQ=VCC-ICQRc

单管放大电路在静态情况下，温度上升引|起IC增加，由于基极电位VB基本固定，该电流增量通过Re产生负反馈，迫使IC自动下降，使Q点保持稳定。Re愈大，负反馈作用愈强，稳定性也愈好。

但Re过大，输出的动态范围（OVCE）变小，易引起失真。Rb1、Rb2愈小， VB愈稳定。但它们过小将使放大能力下降。工程设计时，应综合考虑电阻阻值的影响。
