DC-DC开关电源电路纹波图文分析

DC-DC开关电源电路纹波图文分析

纹波是DCDC开关电源电路一个重要性能指标，如何减小纹波呢?

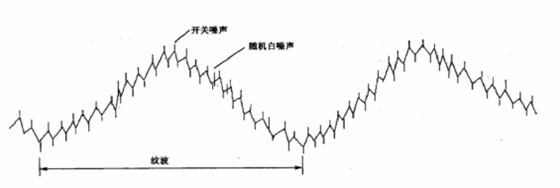

纹波通常是指由于DC-DC开关所引起的，具有一定波动周期规律的电源波动，典型纹波波形如下图所示：

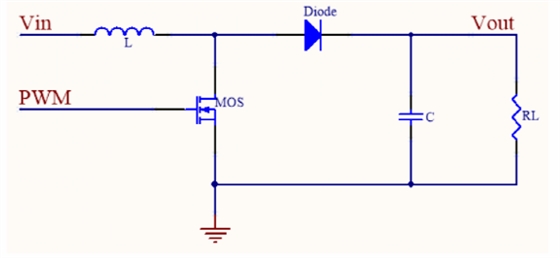

纹波的产生原因是多方面的，具体还需要从根本上进行分析，下文就以BOOST电路为例进行分析，BOOST电路简化结构如下图所示。

因为是要分析纹波，这里重点分析MOS管开通的状态，当PWM控制信号控制MOS管打开的一个周期里：

电感两端电压：VL=Vin;

电感电压电流关系：VL=L*(di/dt)

其中 di=△I，dt=D*T(D为PWM占空比，T为PWM周期，T=1/f);

则Vin=L*(△I/(D*T));

电感量L可表示为：

L=Vin*(D*T)/△I
