1、P-MOS 管和 N-MOS管组成的推挽电路

推挽电路是由两个三极管或MOSFET，以推挽方式存在于电路中，电路工作时，两只对称的开关管每次只有一个导通，所以导通损耗小、效率高、既提高电路的负载能力，又提高开关速度。

芯片的GPIO具有了“推挽输出”和“开漏输出”两种模式，现在来分析下推挽输出原理。

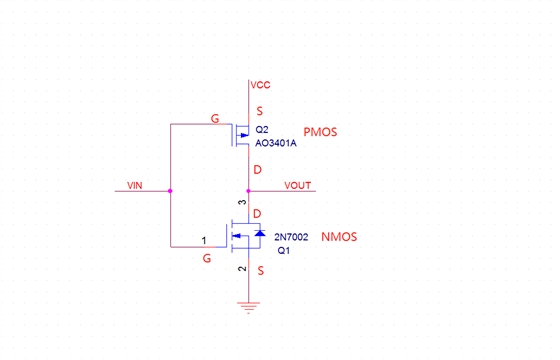

推挽电路

2、工作原理

VOUT为GPIO口的输出，当VIN为高电平时，上边的PMOS管截止，NMOS管导通，对外VOUT输出低电平

当VIN为低电平时，上边的PMOS管导通，NMOS管截止，对外VOUT输出高电平

两个MOS管只有一个导通，当引脚高低电平切换时，两个管子轮流导通，P 管负责灌电流，N 管负责拉电流，使其负载能力和开关速度都比普通的方式有很大的提高。
