场效应管20N03在电源上有什么用

20N03 在电源中的具体作用

先把"20N03"这个型号拆开看："20"=20A电流，"03"=30V耐压。它是N沟道增强型功率MOSFET，TO-252（DPAK）封装，典型参数：VDS=30V，ID=20A，Rds(on)≈15~25mΩ@10V，Qg≈10~12nC 。

它在电源里的角色定位

20N03属于低压高频开关MOS。它的典型应用场景：PWM应用、负载开关、电源管理、DC-DC转换、电池保护 。

具体到电源电路，它主要干以下四类活：

作用①：Buck/LDO后级DC-DC的低侧开关管（主开关）

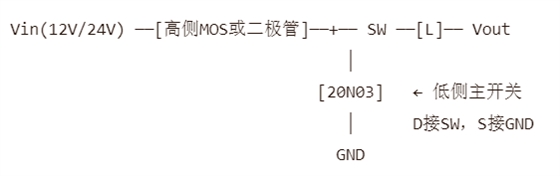

最经典的用法——在12V转5V/3.3V、24V转12V这类低压Buck电路中当低侧开关：

栅极接收PWM控制器的互补驱动信号（VGS=10V摆幅），以100kHz~1MHz频率开关。导通时电流经它到GND，关断时电感通过高侧续流管放电。

为什么用20N03而不是更大的管：

30V耐压对12V/24V系统留了2~3倍裕量，应对开关尖峰足够

Rds(on)≈15mΩ → 20A时导通损耗 P = I²×R = 400×0.015 = 6W（需小散热片）
