串联型直流稳压电源电路解析

2023年11月17日17:44

串联型直流稳压电源电路解析

串联型直流稳压电源电路原理

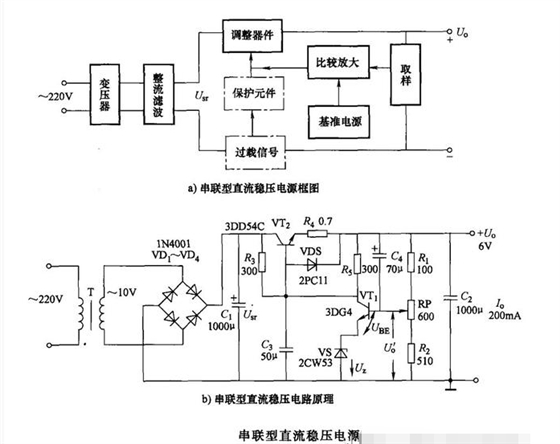

串联型直流稳压电源结构如下图a)所示,可以看出,一个串联型直流稳压电源通常都是由变压器、整流滤波器、调整器件、比较放大、基准电源和取样6个部分组成,有些稳压电源中还有过载或短路保护装置。

从下图b)可以看出,电路由变压器T将220V降压为10V,经VD1~VD4桥式整流,把交流10V变为脉动的直流电,经电容C1滤波,再经过稳压、放大、取样环节,使调整管VT2工作,输出直流电Uo为6V。调整取样电阻RP的大小,就可以使输出电压U0在6V内变化,该电路的输出电流为200mA。

它的稳压过程是:当输出电压发生变化时,通过电阻分压器的“取样”,与基准电源比较后,放大器将误差信号放大,送到调整管的基极调整其管压降,以达到稳定输出电压的目的。一般的讲,放大环节的放大倍数越大,稳定度就越高。

下面对对照上图a)所示串联型直流稳压电源框图逐一分析如下:

1、基准电源、基准电压

基准电压应是一个稳定性较高的直流电压,否则若基准电压值改变了,即使输入不变,也会引起输出电压的变化,影响输出电压的稳定性。

目前,基准电压往往采用硅稳压二极管VS和R5取得,如上图b)所示,稳压二极管电路的关键是选择限流电阻,其阻值应保证当输入电压最小时,流过稳压二极管的电流也不小于维持稳定电压下的最小电流;而当输入电压达到最大值时,应保证流过稳压二极管的电流不大于它的最大允许电流。

2、取样环节

取样环节是一个电阻分压器,由R1,R2,RP组成,如上图b)所示,取样环节的任务是将输出电压的一部分取出,加到比较放大器去,和基准电压进行比较,以检出输出电压变化值,并经放大后去控制调整环节。
