在二极管家族中，有一种二极管既不用作检波、整流、放大、稳压，也不用于续流，而是用作调谐回路、振荡电路、锁相环路的频率控制元件，取代可变电容器。这种特殊的二极管就是变容二极管（Varactor Diode），简称变容管。

由于变容二极管的电容量较小，最大值为几十到几百pF，最大电容与最小电容之比约为5:1，一般用于高频电路中的自动调谐、调频、调相等。

变容二极管的三种不同标识符号

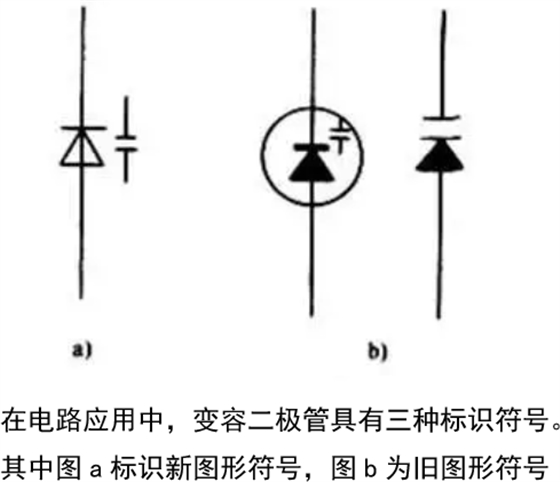

在电子电路中，变容二极管符号与普通二极管符号不但不同，而且还同时存在三个符号，需要引起注意。

变容二极管的工作原理

变容二极管材料多为单晶硅或砷化镓，以外延工艺技术制成，一般施加反向电压，来实现PN结静电容量的变化。如果反向电压V增大，二极管的电容量C就减少，反之则电容量变大。

作为一种用于自动频率控制（AFC）和调谐的小功率二极管，变容二极管既可以是普通的硅扩散二极管，也可采用外延结合型、合金扩散型、双重扩散型等特殊制作的二极管，只要这些二极管的静电容量随电压的变化率特别大就OK。

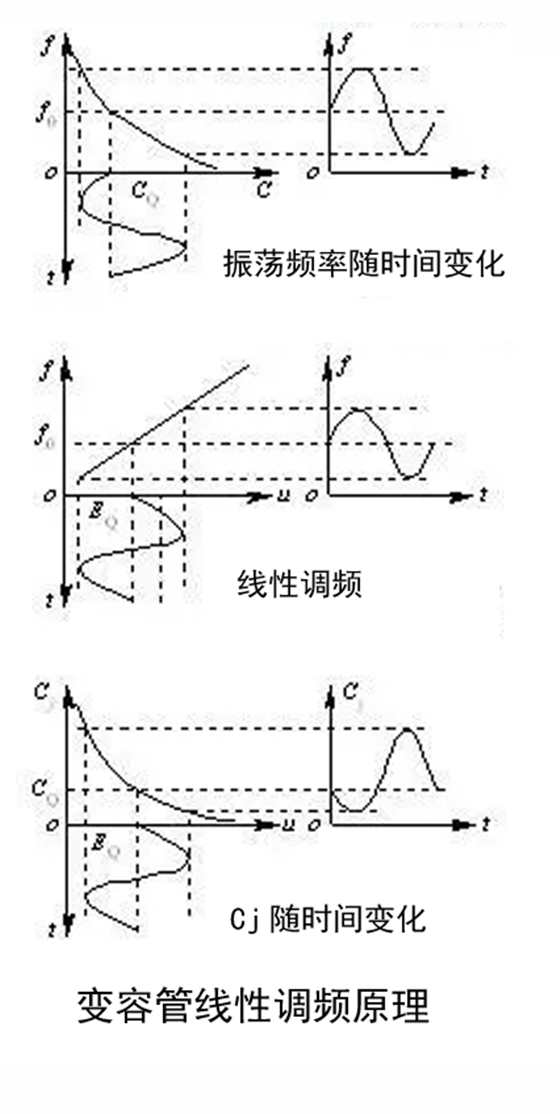

在常见的直接调频电路应用中，如果给变容二极管上加uΩ（t），Cj就会随时间变化，该二极管相当于一个时变电容器。
