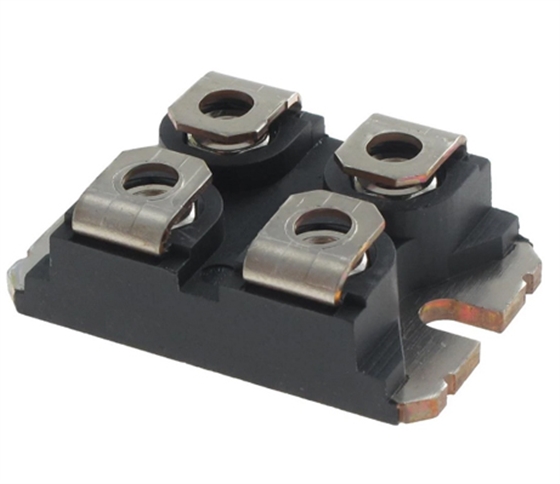

在开关电源、高频逆变器以及新能源应用中,快恢复二极管因其切换速度快、恢复时间短、损耗低等优势,被广泛部署于功率整流和续流环节。其中,MDD系列快恢复二极管凭借出色的热稳定性与高频性能,在高压大电流环境中更显优势。但若在选型过程中忽略了耐压或电流匹配的问题,不仅可能引发击穿、过流,甚至可能导致整个系统的不稳定或失效。
一、耐压参数如何合理选择
快恢复二极管的反向耐压(VRRM)是其最关键的参数之一,代表器件能在反向偏置下承受的最大电压。如果所选器件的VRRM低于实际工作电压峰值,则极易在负载尖峰或EMI冲击中发生击穿。
二、一般推荐的选型方法是:
1. 将工作电压峰值乘以安全系数(通常为2~3倍),作为VRRM的起始选型标准;
2. 对于输入电压有明显波动或负载变化频繁的应用场合,建议进一步加大耐压裕量;
3. 若系统中存在频繁开关操作,应考虑叠加的尖峰电压及电感回扫电压;
4. 注意不同封装下的耐压规格差异,例如同一型号在TO-220和TO-3P中可能有所不同;
5. 综合考虑反向漏电流随VRRM提升带来的功耗增量,选择适中的耐压点。
举例说明:在某高压Boost电路中,输入电压为390V,峰值电压在450V左右浮动,若考虑2.5倍安全系数,则推荐使用VRRM不低于1000V的MDD快恢复器件,如MDD10A10系列(1000V耐压,10A电流能力),即可兼顾安全性与经济性。
三、电流能力如何正确选配
