7805是常用的三端稳压器，一般使用的是TO-220封装，能提供DC5V的输出电压，应用范围广，内含过流和过载保护电路。带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。

7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。

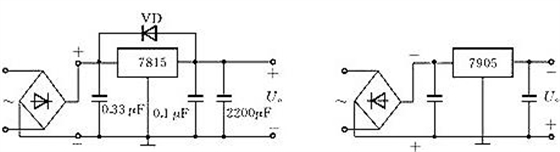

(1)集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。附图给出了正、负稳压的典型电路。〈正、负稳压7805电路〉(2)三端稳压器的型号规格和管脚分布。

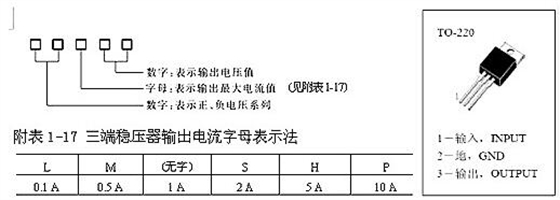

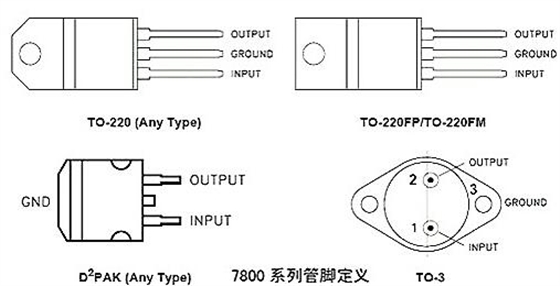

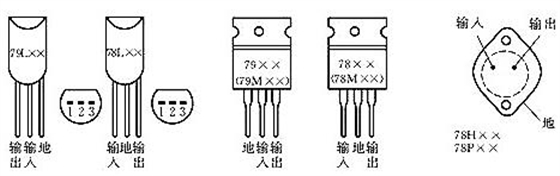

例如：78M05三端稳压器可输出+5V、0.5A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。(3)外形及管脚分布，如附图1-25所示。

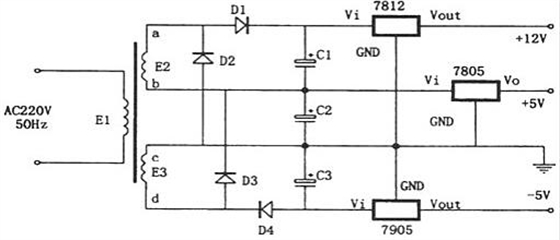

由7805，7905，7812组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。
