20N65场效应管的电路参数解析

20N65是一款在中高压、大功率开关电源和电机驱动领域广泛应用的N沟道增强型高压功率MOSFET。它在650V的耐压等级下提供了20A的连续电流处理能力，并凭借其极低的导通电阻（典型值0.17-0.5Ω@10V）、较低的栅极电荷和优异的快速开关与雪崩耐量，成为大功率开关电源、功率因数校正（PFC）、工业电源及电机驱动等应用中的高性能核心开关器件。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 20N65核心概览：参数、封装与特点

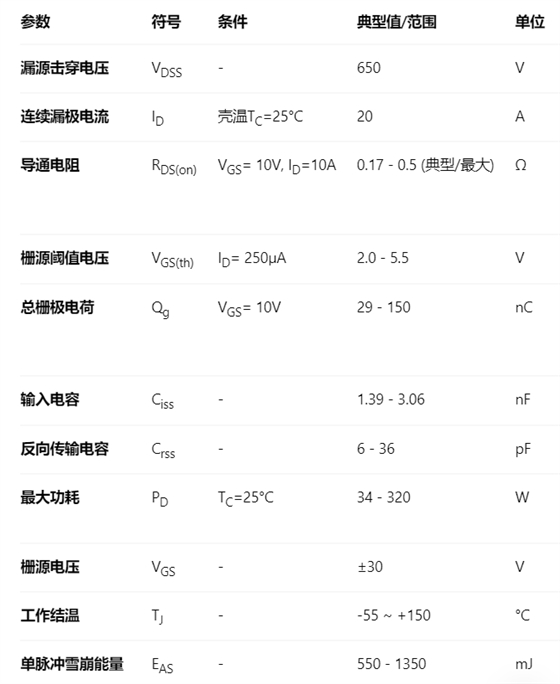

1. 关键电气参数（汇总）

20N65主要规格范围如下：

参数解读：

高压与大电流： 650V的耐压使其能够轻松应对全球通用交流输入经整流滤波后的高压直流母线（约120V-375V），并留有充足裕量。20A的连续电流能力使其非常适合300W-600W级别的大功率开关电源设计。

极低导通电阻与快速开关： 采用先进的平面DMOS/VDMOS等技术，实现了极低的导通电阻（RDS(on)可低至0.17Ω），这能显著降低导通损耗，提升系统效率。同时，其较低的栅极电荷和快速开关能力支持高频开关，适用于高效率的开关模式电源。

超高可靠性与鲁棒性： 核心亮点是极高的单脉冲雪崩能量（EAS高达1350mJ）和改进的dv/dt能力。这意味着它在应对变压器漏感能量释放、雷击浪涌或感性负载开关等极端电压应力时，具有卓越的生存能力和系统可靠性。许多型号通过了100%雪崩测试。

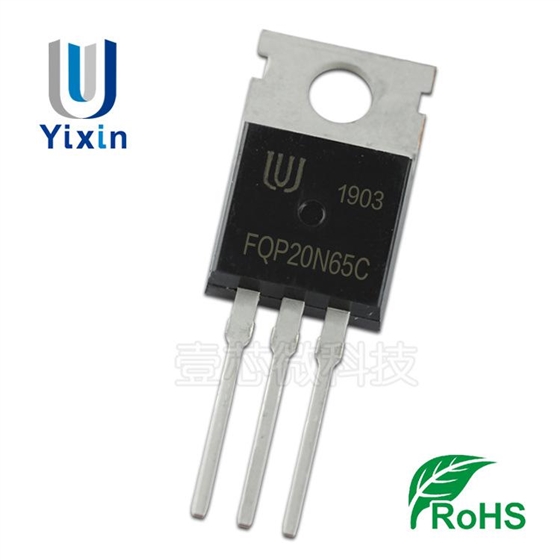

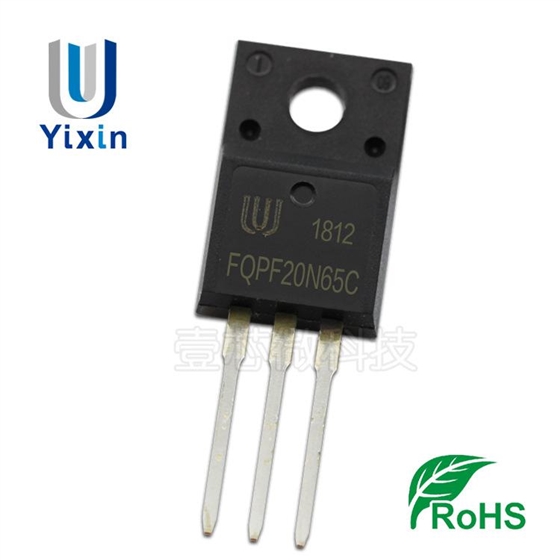

多样化封装： 提供TO-220F（全塑封）、TO-220、TO-247、TO-3PN等封装。TO-220F/TO-220封装便于安装散热器，TO-247等大封装可实现极高的耗散功率，适合极高功率密度的设计。

应用广泛： 数据手册明确其适用于高效开关模式电源（SMPS）、功率因数校正（PFC）、不间断电源（UPS）、LLC半桥拓扑、AC-DC和DC-DC电源转换器以及高压H桥PWM电机驱动网页。
