发光二极管电路图符号的应用知识

返回列表来源:壹芯微 发布日期 2019-10-10 浏览:-

发光二极管是什么

发光二极管可能对于一些人来说是比较陌生的,但是它广泛的应用在我们生活电子中,比如最常见的红绿灯、led屏幕、电路仪器指示灯、或者一些组成文字或数字等。发光二极管简称为LED,由含镓(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成,当它们的电子和空穴复合时,将放出光子,并能发出可见光,这样的二极管就是发光二极管,用符号VD表示。发光二极管在正向电压作用下发光,反向电压作用时截止,工作电流一般在几毫安到十几毫安之间,所以使用时应串联限流电阻。

发光二极管电路图

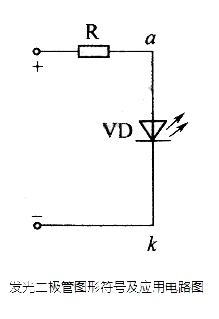

发光二极管图形符号及应用电路图

发光二极管发光工作原理

对于不同的半导体制造合成材料,发光二极管会发出红、黄、蓝、绿等不同的可见光色。发光二极管作为半导体二极管的一种,是能够蒋电能转为为光能,和普通的发光二极管一样,发光二极管也是有PN结组成。具有单向导电性,当发光二极管正向电压上升后,从P区注入到N去的空穴和由N区注入到P区的电子会在PN结附近数微米内分别与N区的电子和P区的空穴相结合,产生自发辐射的荧光。

发光二极管的参数
型号发光颜色发光波长(nm)正向工作电流(mA)正向工作电压(V)反向电压(mA)极限工作电流(mA)发射功率(MW)
BT20165520≤2.0≥570
BT301绿555301.1~1.3≥560
HG411红外30≤1.5≥51~1.5
HG521红外930 ≤2.03A100~150

发光二极管电路图符号

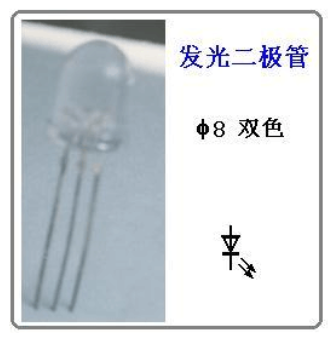

发光二极管管体有大小两个点状固态符号,点状较大的为正极(阳极),点状小的为负极(阴极),也有管脚长短不一的发光二极管,这种的很好辨认“长正短负”。

发光二极管电路图

发光二极管电路图

发光二极管电路符号详解

发光二极管作为在日常电子中几乎必存的电子元器件,它能够发出红、绿、蓝、黄等光能颜色,用眼睛观察发光二极管,可以直接辨认正负极,管柱可看到管内一大一小两个电极标识,正常的情况下,大正小负;管脚型发光二极管判断正负极为长正短负。以前的发光二极管是可以通过本身的颜色判断该二极管光能颜色,技术的进步,现在的透明发光二极管暂时没办法从本身判断,只能通电后显示才知道该二极管的颜色。

发光二极管电路图

发光二极管电路符号详解
