怎么用数字万用表测二极管正负极与好坏

返回列表来源:壹芯微 发布日期 2019-09-23 浏览:-

数字万用表测二极管:

二极管正负极

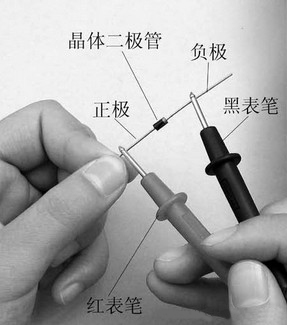

使用数字万用表二极管档,将红表笔插入VΩ孔黑表笔插入COM孔,我们知道在数字万用表里红表笔接触内部电池正极,黑表笔接触内部电池负极,而在指针万用表里电阻挡是红表笔接触内部电池负极黑表笔接触内部电池正极,将数字万用表红表笔接触二极管正极,黑表笔接触二极管负极,(测量正向电阻值)正常数值为300-600Ω 然后将红表笔接触二极管负极,黑表笔接触二极管正极(测量反向电阻值),正常数值为“1”,如果两次测量都显示001或000并且蜂鸣器响,说明二极管已经击穿,如果两次测量正反向电阻值均为“1”说明二极管开路,如果两次测量数值相近,说明管子质量很差,反向电阻值必须为“1”或1000以上,正向电阻值必须为300-600Ω。则为二极管是好的。

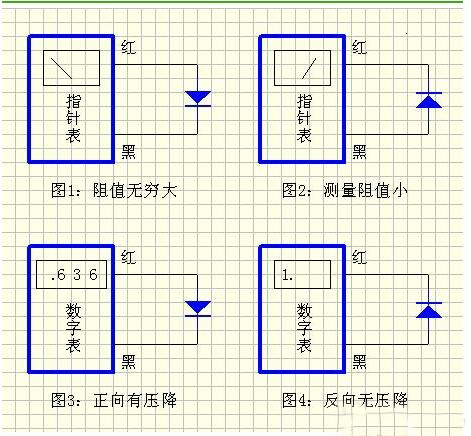

用指针式万用表测量二极管得出的是二极管的正反向电阻。 用数字式万用表测量二极管得出的是二极管的导通压降。 另外还要知道:指针式万用表的红、黑表笔在表内是通过元器件分别连接到工作电池的负、正极。数字式万用表的红、黑表笔在表内是通过元器件分别连接到工作电池的正、负极。 所以测量时有以下结果:指针表的红笔接二极管正极、黑笔接负极(图1)时,二极管为反向连接,阻值为无穷大。指针表的红笔接二极管负极、黑笔接正极(图2)时,二极管为正向连接,阻值很小(趋于导通)。数字表的红笔接二极管正极、黑笔接负极(图3)时,二极管为正向连接,有零点几伏的压降。数字表的红笔接二极管负极、黑笔接正极(图4)时,二极管为反向连接,无压降。注:图3的显示值是正向测量示意性的,不同的二极管此值是随机的。

二极管正负极
